25年CH 电气工程及其自动化-某电厂用煤系统变电所及配电设计-约19693字符最终.pdf

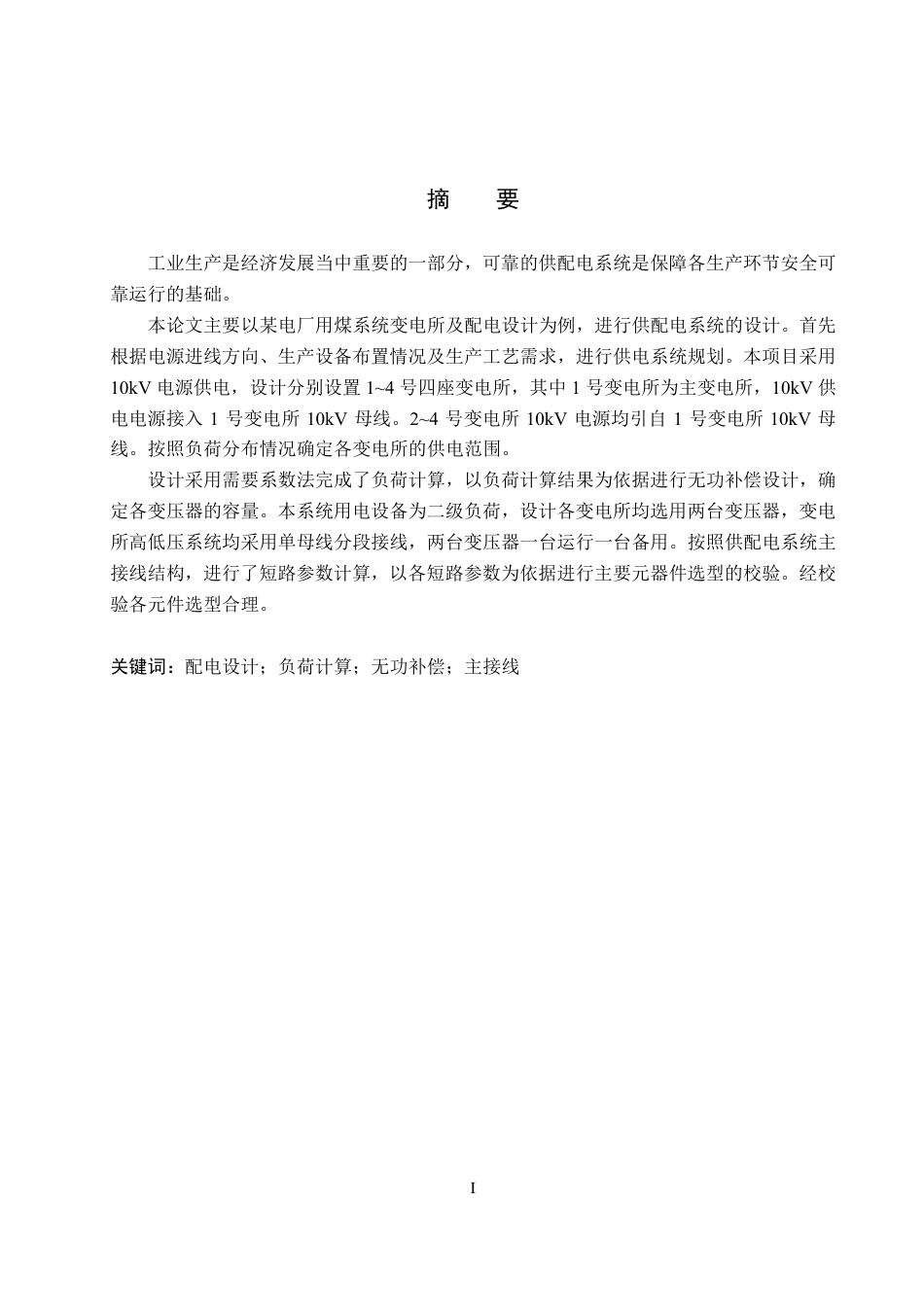

I 摘 要 工业生产是经济发展当中重要的一部分，可靠的供配电系统是保障各生产环节安全可靠运行的基础。 本论文主要以某电厂用煤系统变电所及配电设计为例，进行供配电系统的设计。首先根据电源进线方向、生产设备布置情况及生产工艺需求，进行供电系统规划。本项目采用10kV 电源供电，设计分别设置 1~4 号四座变电所，其中 1 号变电所为主变电所，10kV 供电电源接入 1 号变电所 10kV 母线。2~4 号变电所 10kV 电源均引自 1 号变电所 10kV 母线。按照负荷分布情况确定各变电所的供电范围。 设计采用需要系数法完成了负荷计算，以负荷计算结果为依据...
