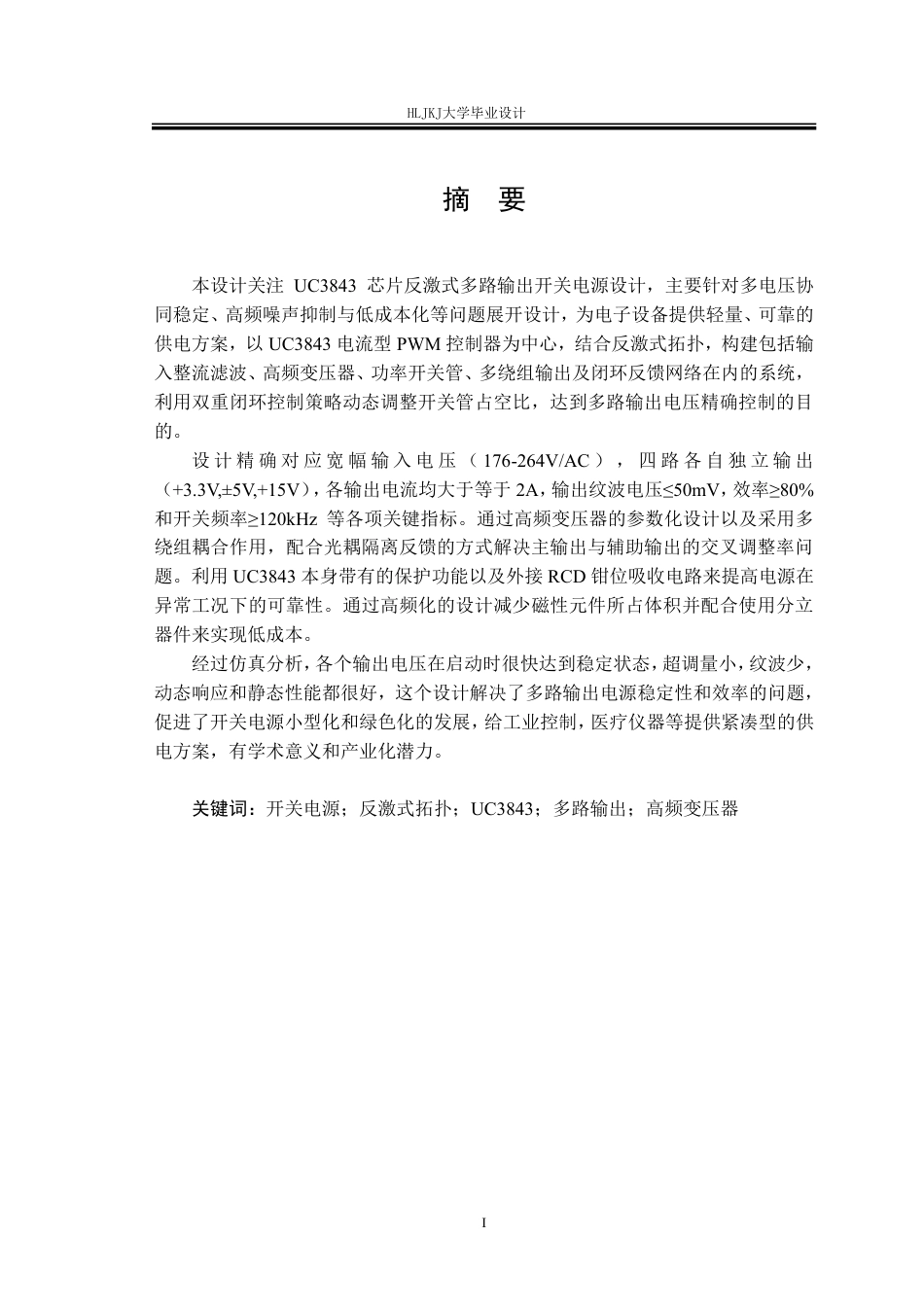

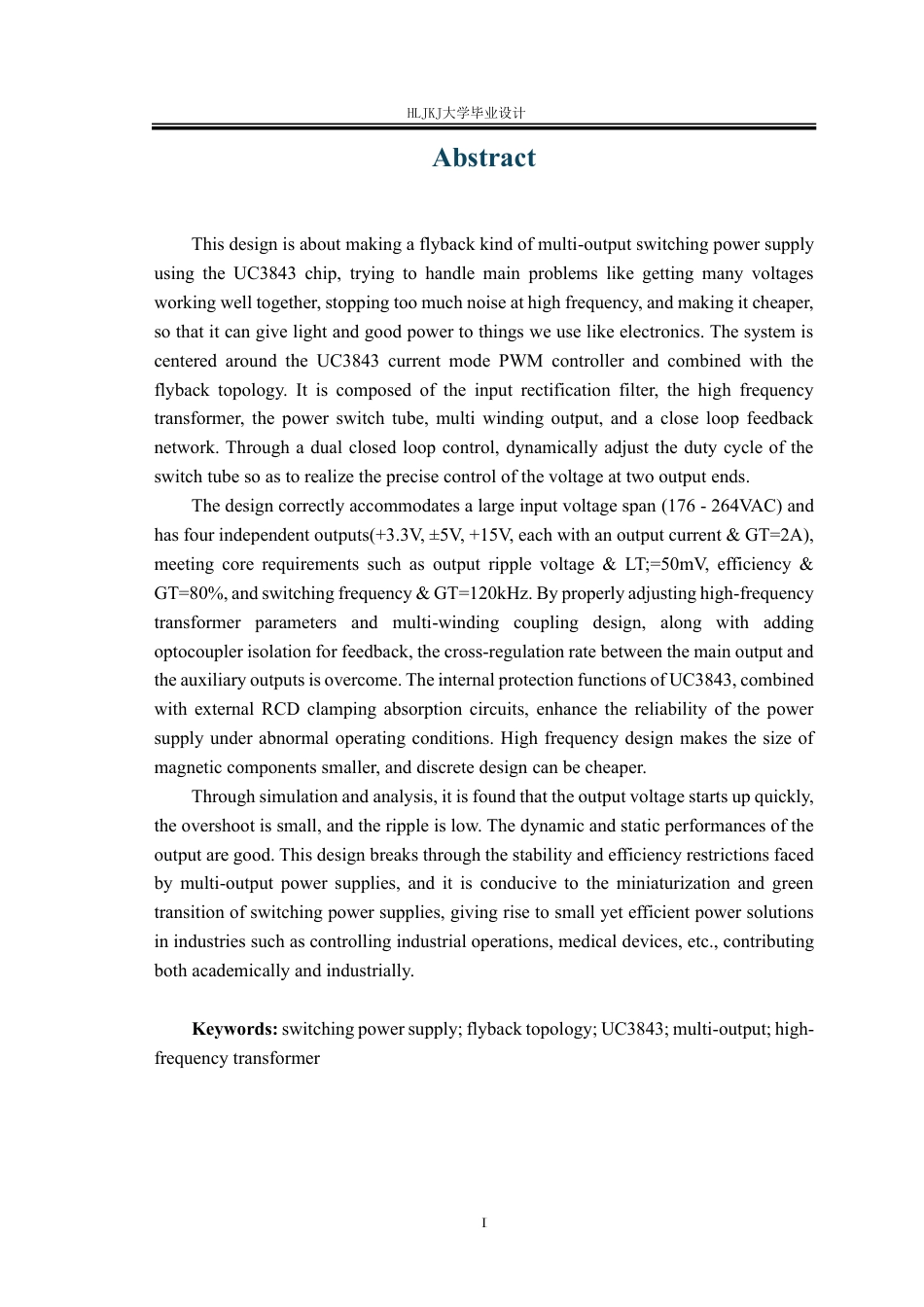

HLJKJ大学毕业设计 I 摘要本设计关注 UC3843 芯片反激式多路输出开关电源设计，主要针对多电压协同稳定、高频噪声抑制与低成本化等问题展开设计，为电子设备提供轻量、可靠的供电方案，以 UC3843 电流型 PWM 控制器为中心，结合反激式拓扑，构建包括输入整流滤波、高频变压器、功率开关管、多绕组输出及闭环反馈网络在内的系统，利用双重闭环控制策略动态调整开关管占空比，达到多路输出电压精确控制的目的。设计精确对应宽幅输入电压（ 176-264V/AC ），四路各自独立输出（+3.3V,±5V,+15V），各输出电流均...
