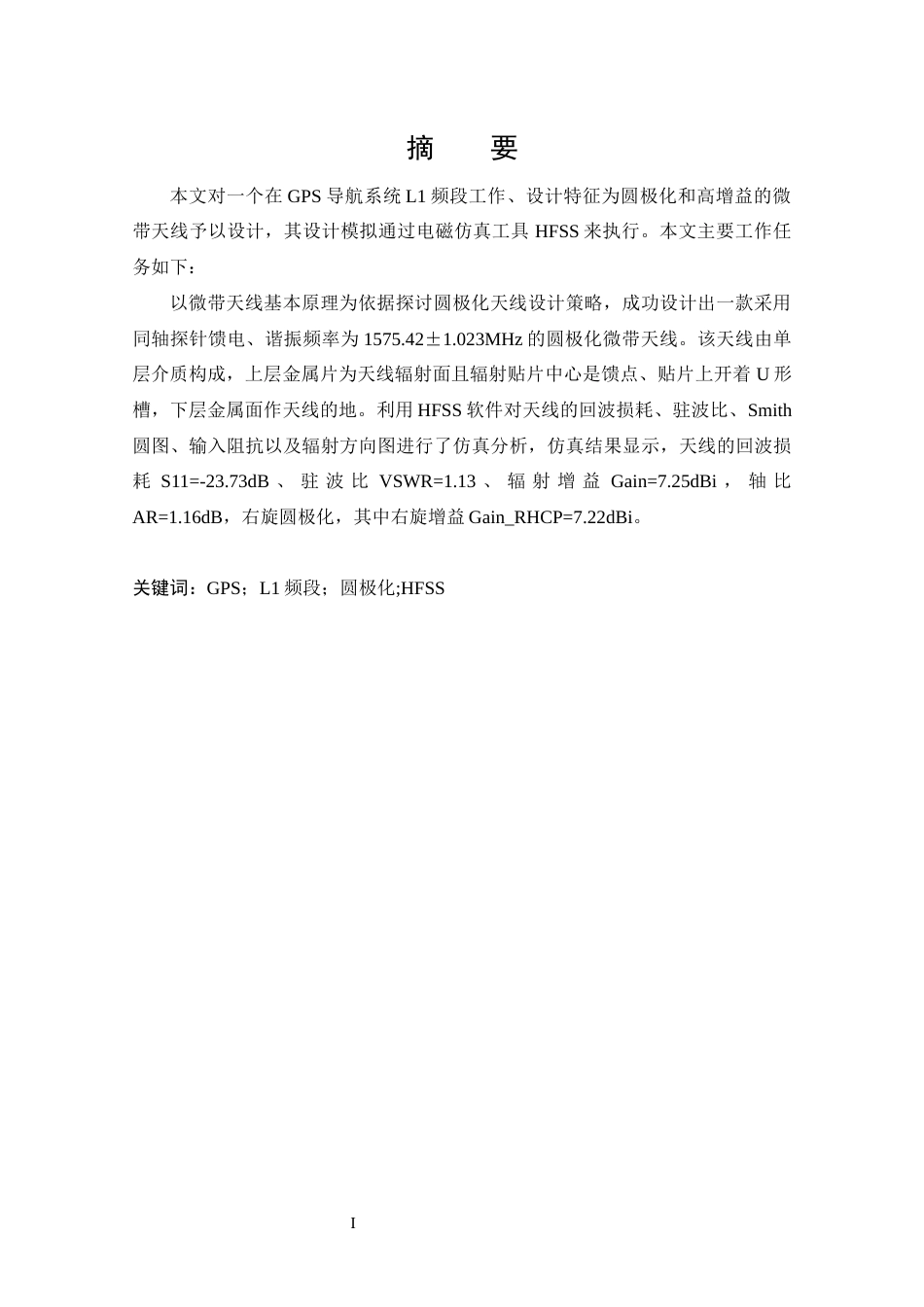

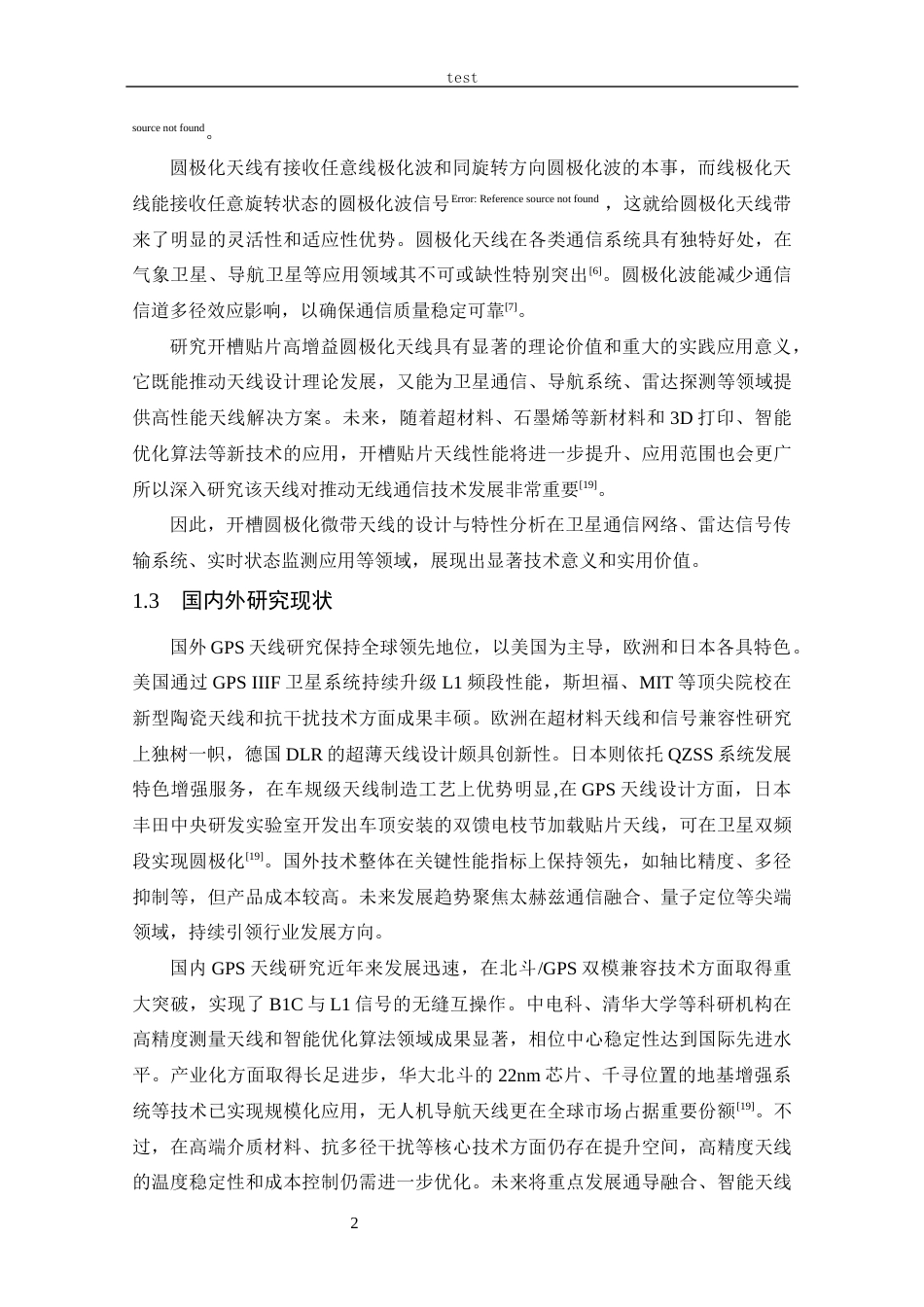

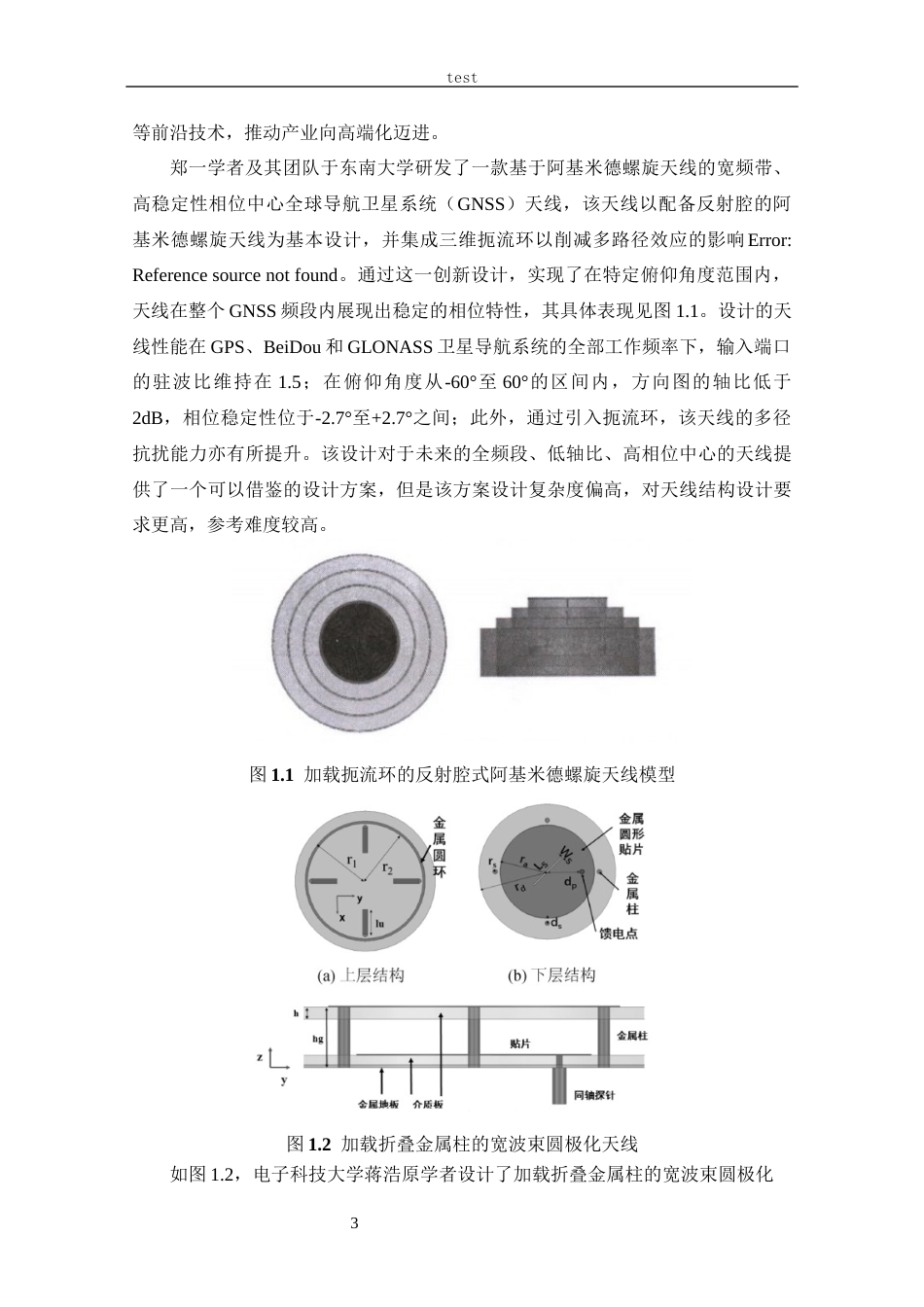

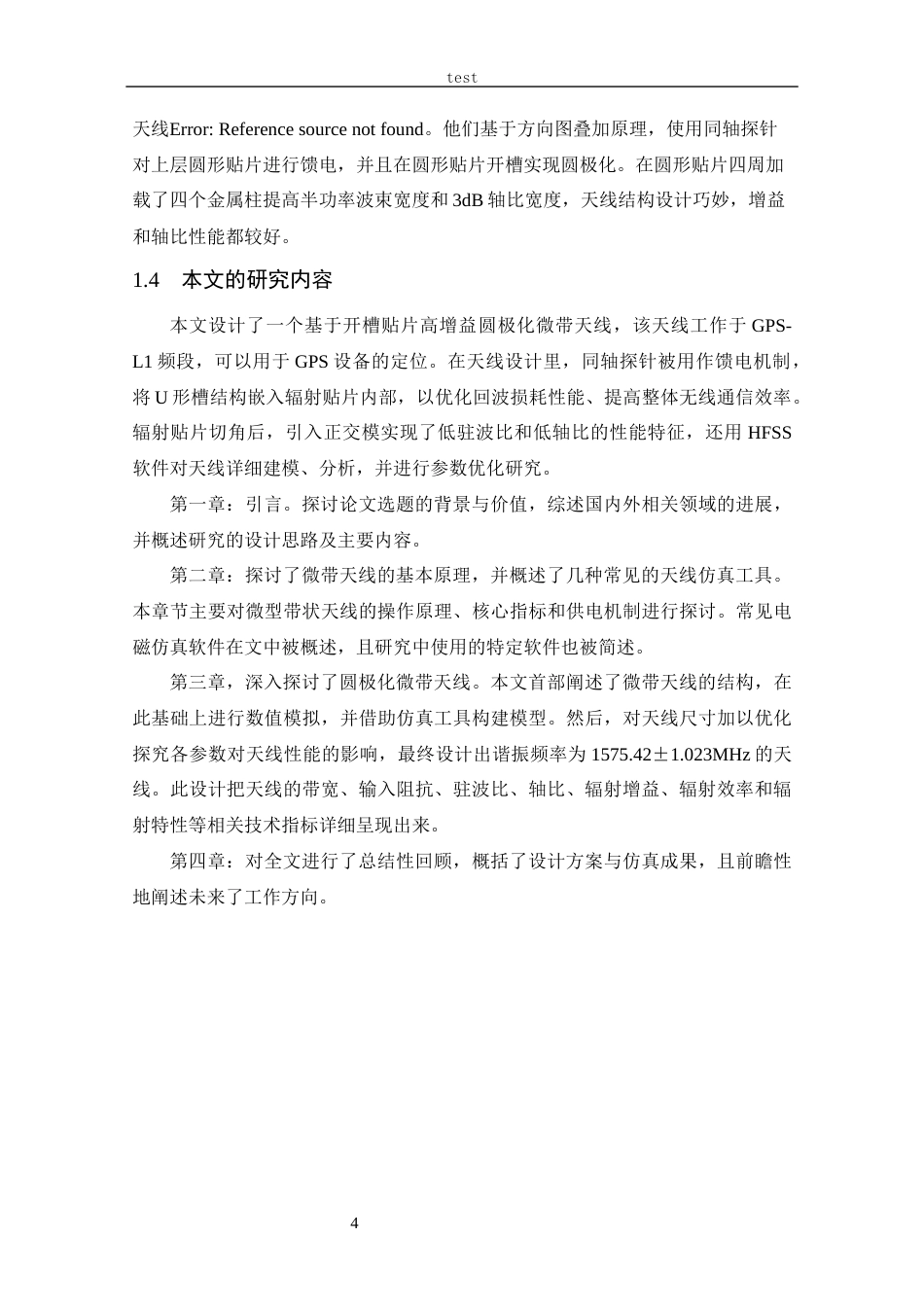

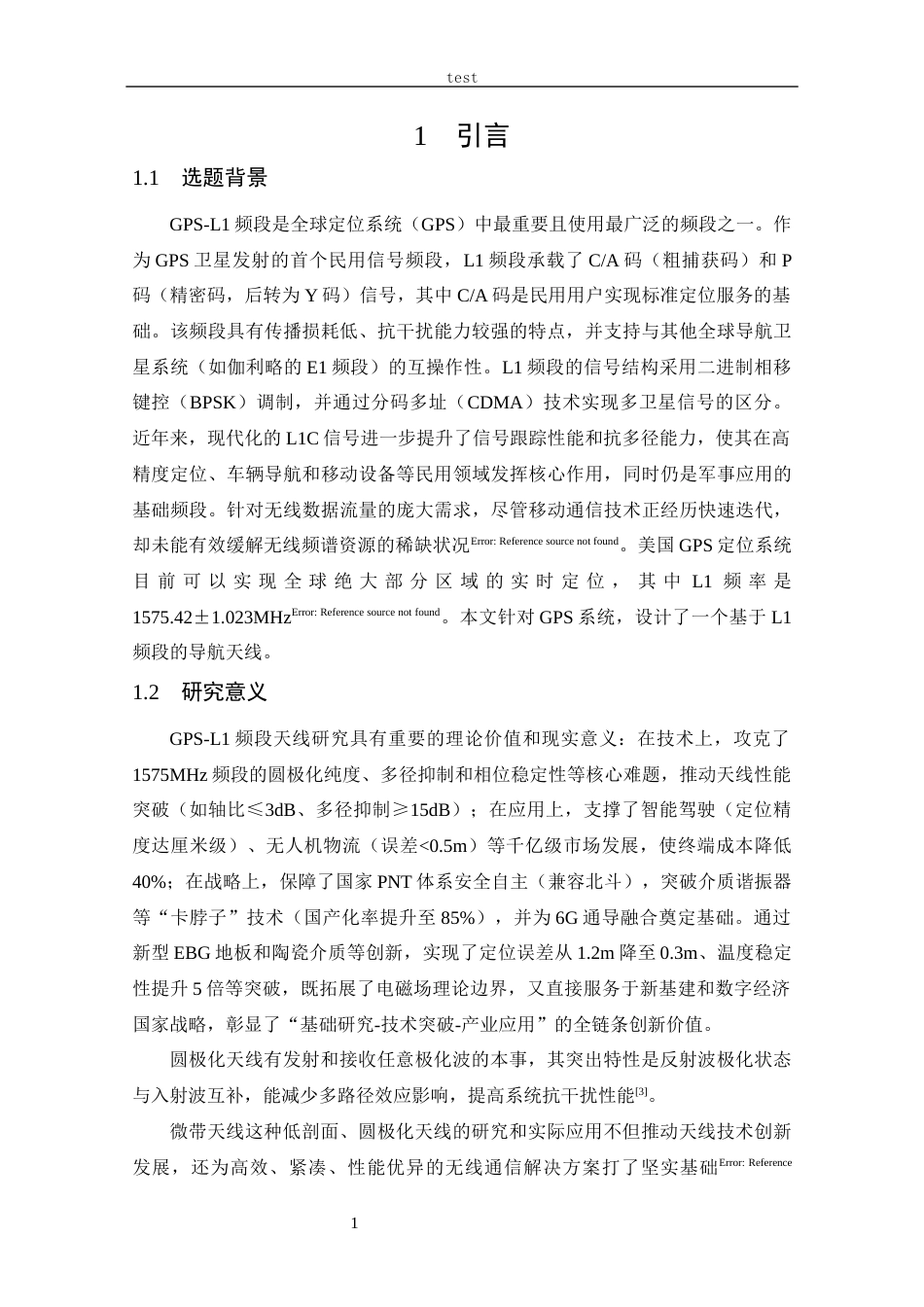

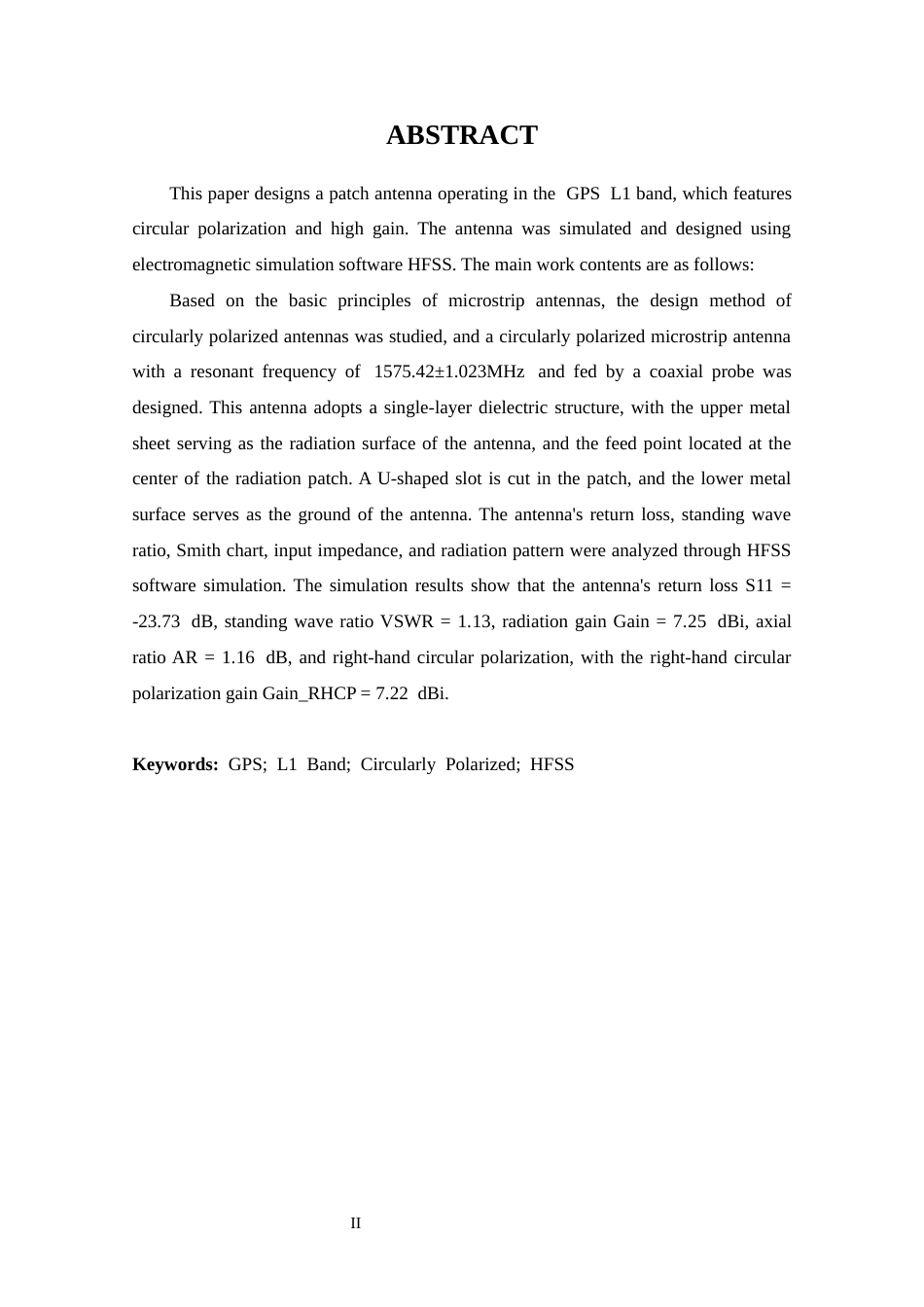

I摘要本文对一个在 GPS 导航系统 L1 频段工作、设计特征为圆极化和高增益的微带天线予以设计，其设计模拟通过电磁仿真工具 HFSS 来执行。本文主要工作任务如下：以微带天线基本原理为依据探讨圆极化天线设计策略，成功设计出一款采用同轴探针馈电、谐振频率为 1575.42±1.023MHz 的圆极化微带天线。该天线由单层介质构成，上层金属片为天线辐射面且辐射贴片中心是馈点、贴片上开着 U 形槽，下层金属面作天线的地。利用 HFSS 软件对天线的回波损耗、驻波比、Smith圆图、输入阻抗以及辐射方向图进行了仿真分析，仿真结果显示，天线的回波损耗 S11=-23.73dB...
