25年WH光电信息科学与工程 基于不同周期模板压印全无机钙钛矿的形貌的研究19.9-AI21.97终稿-约16721字符.docx

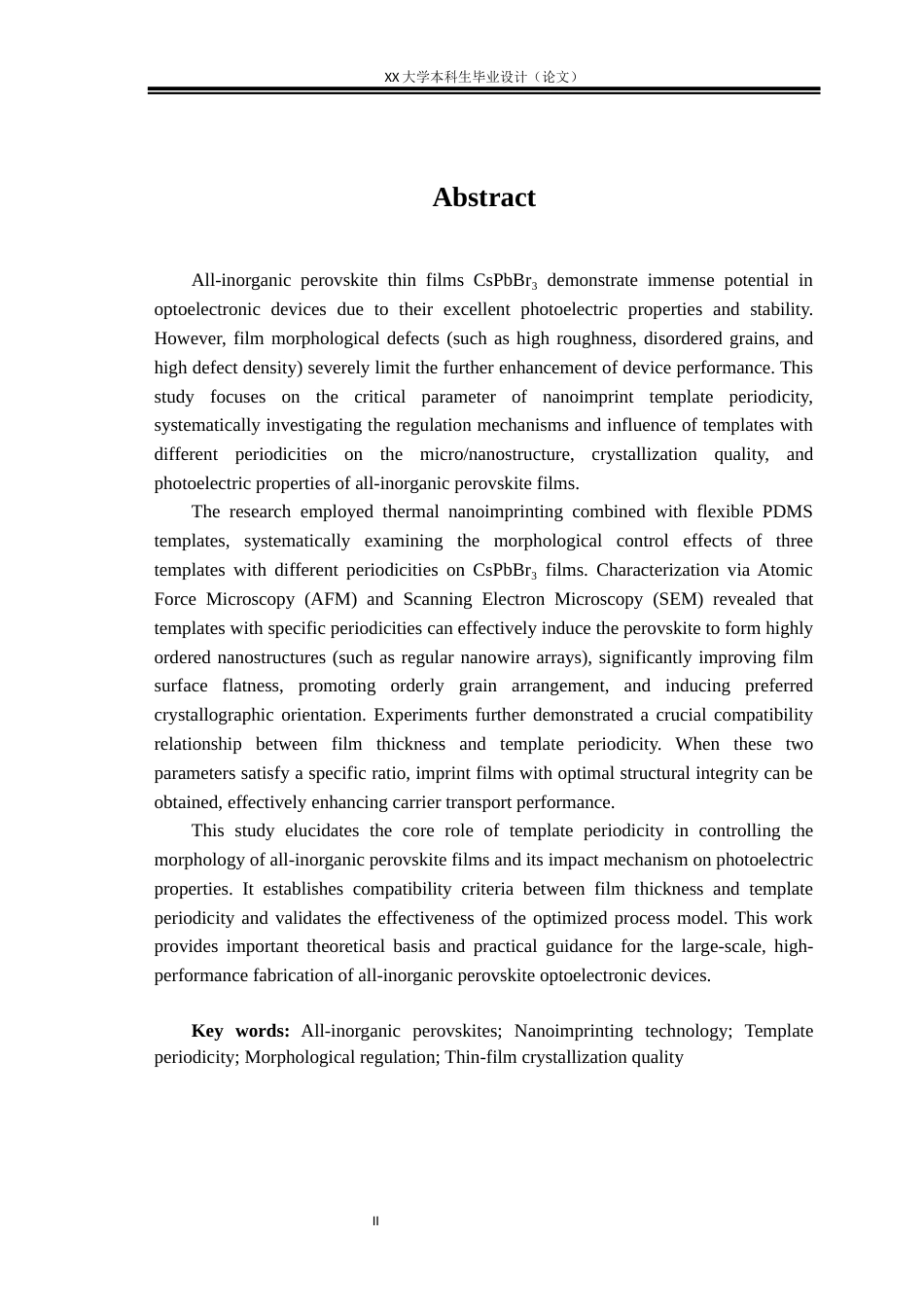

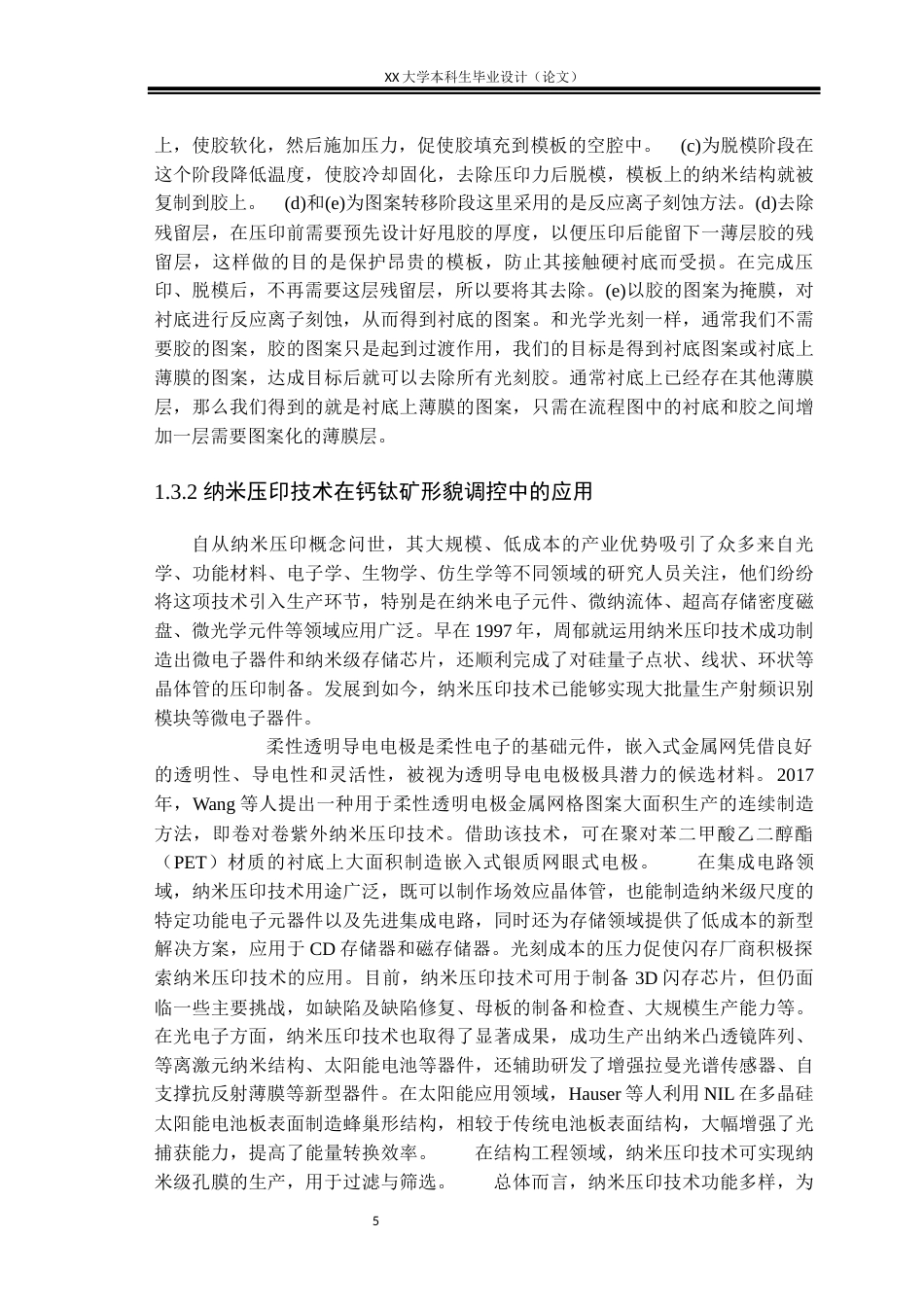

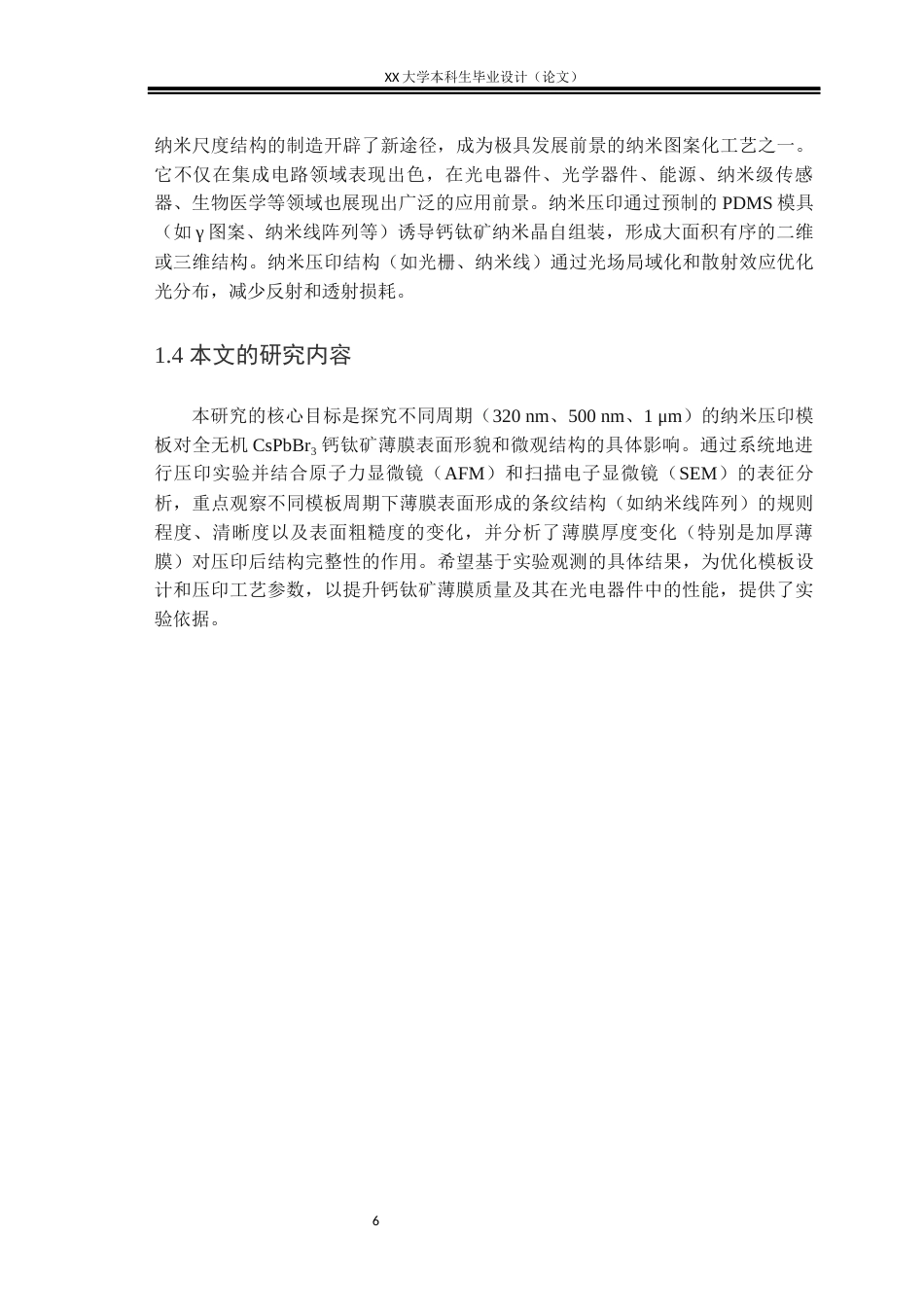

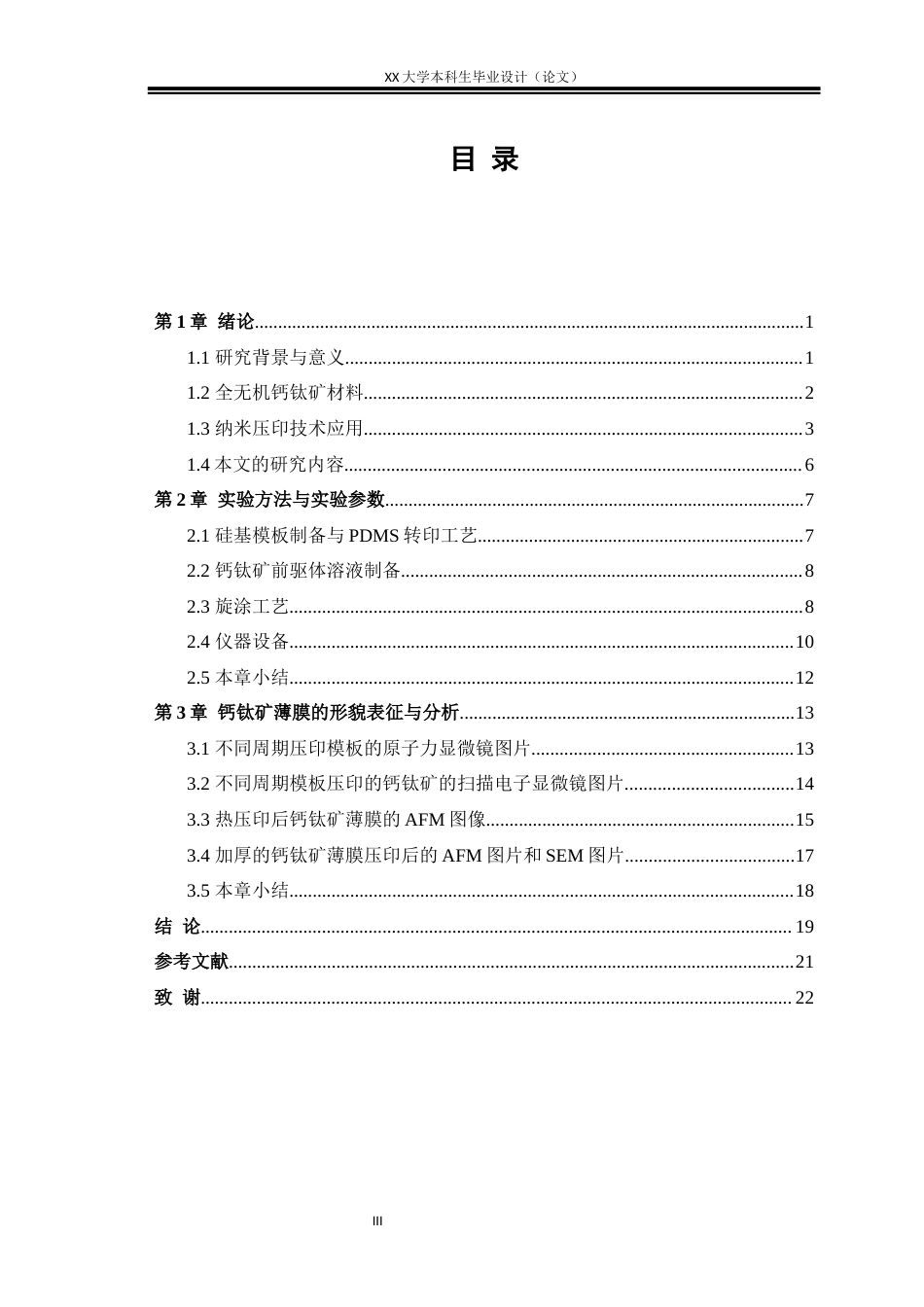

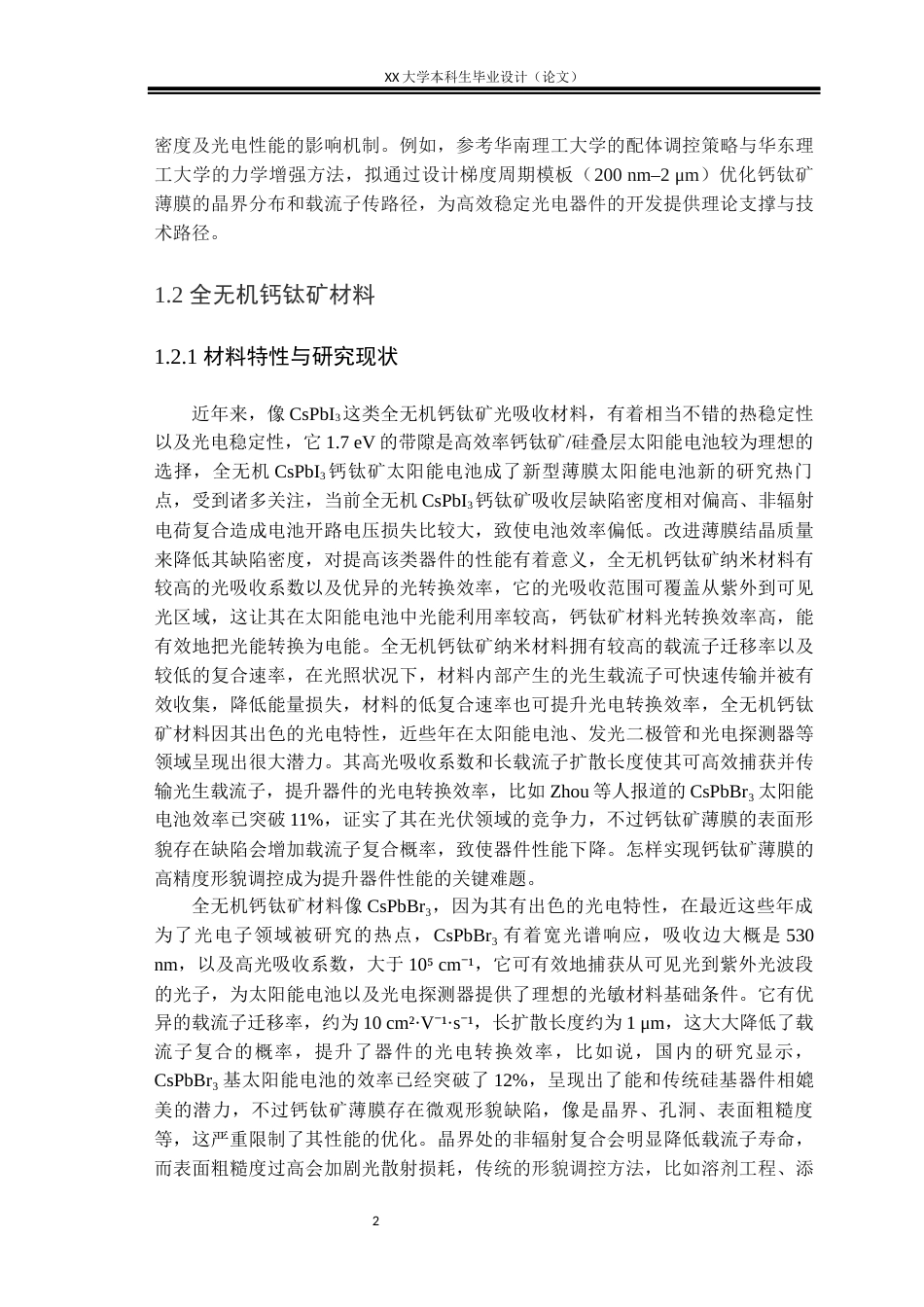

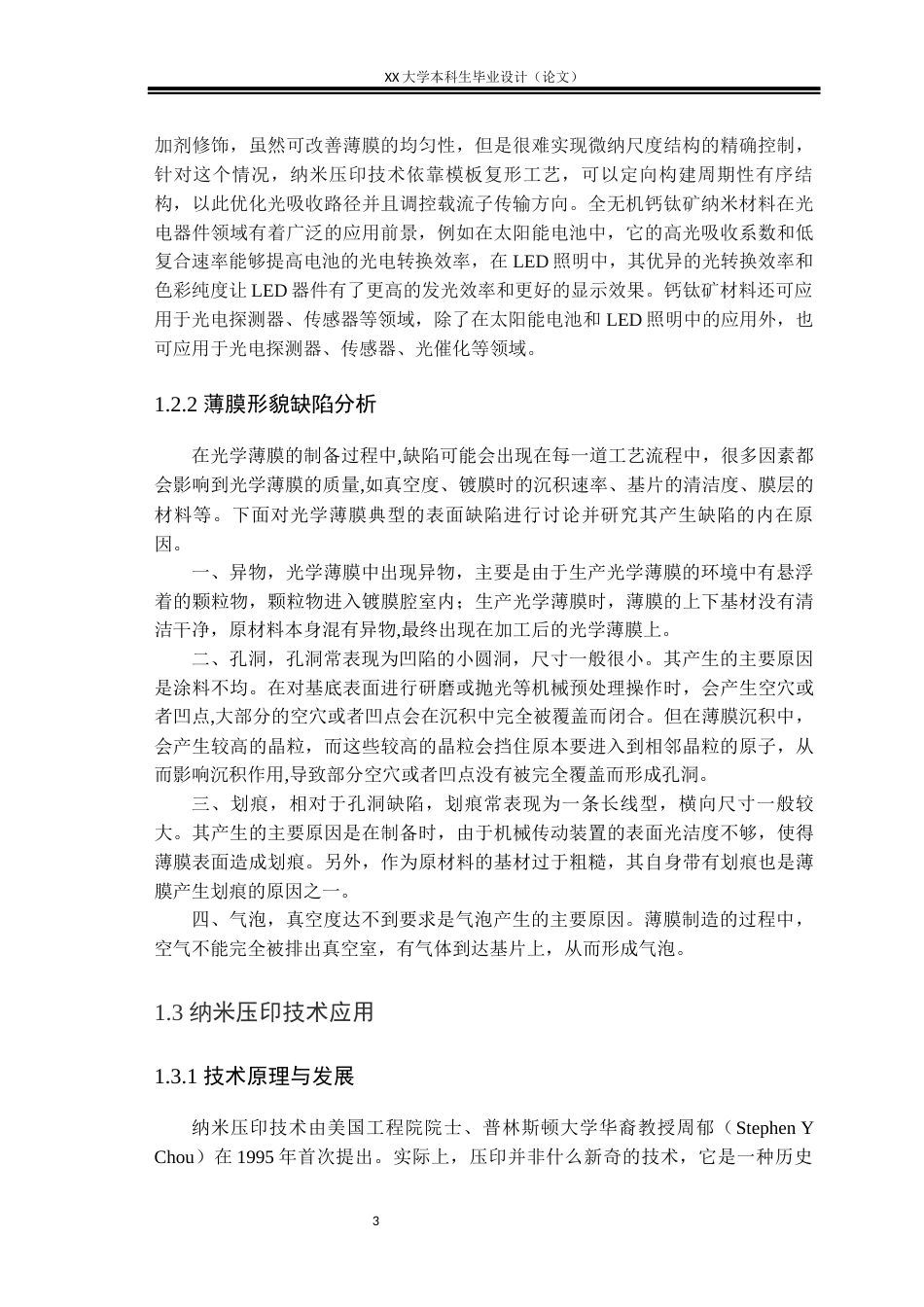

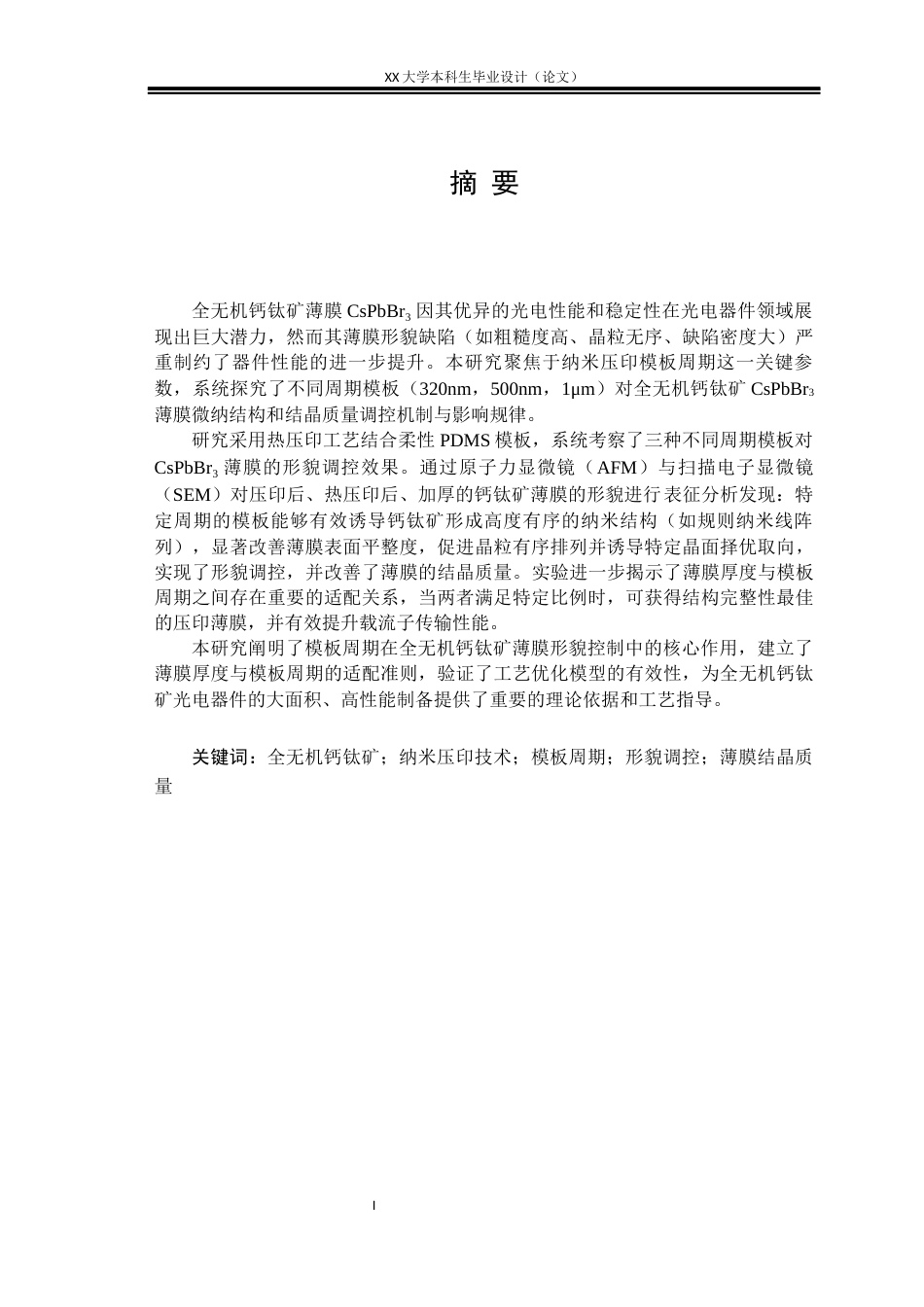

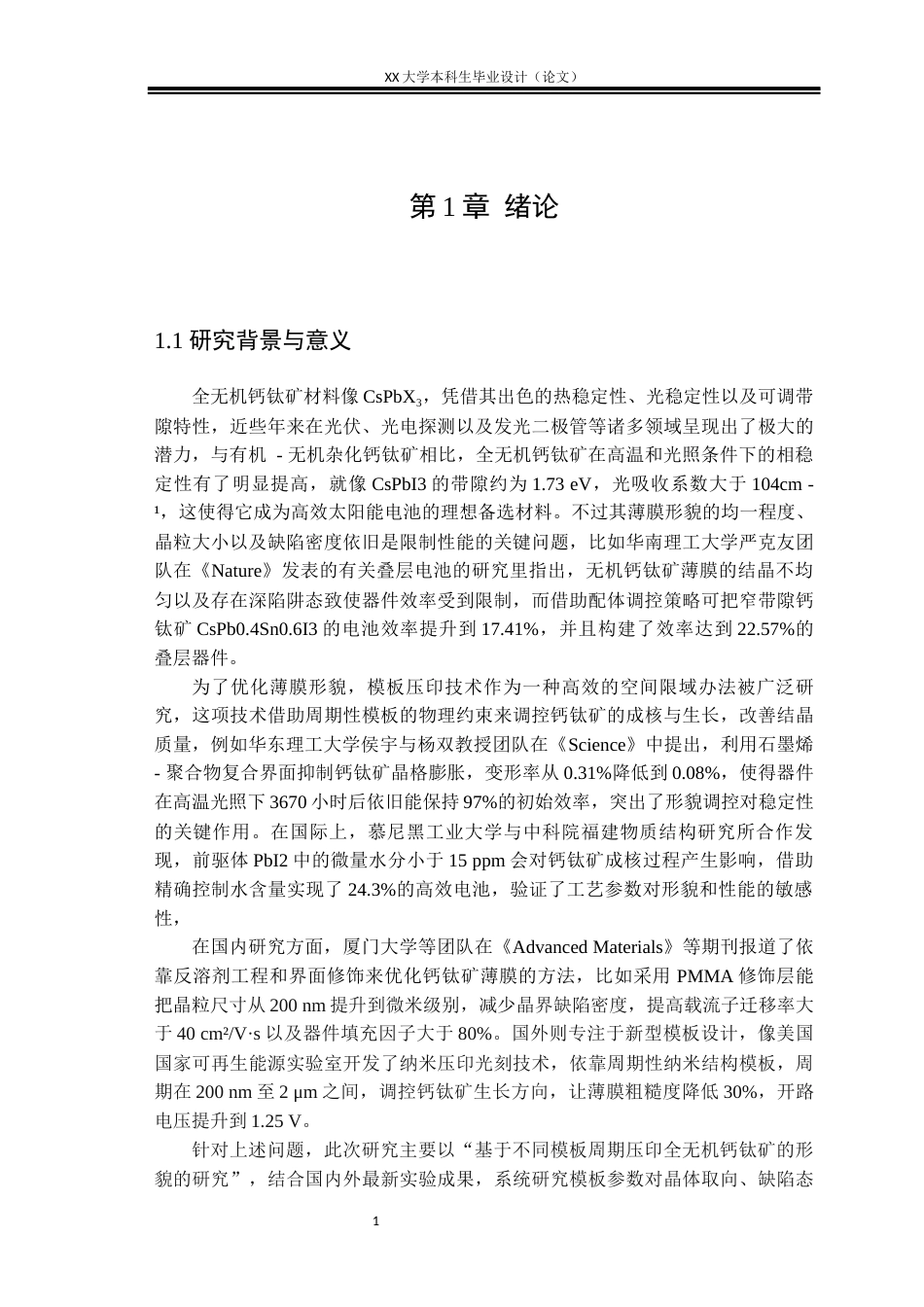

IXX 大学本科生毕业设计（论文）摘 要全无机钙钛矿薄膜 CsPbBr₃ 因其优异的光电性能和稳定性在光电器件领域展现出巨大潜力，然而其薄膜形貌缺陷（如粗糙度高、晶粒无序、缺陷密度大）严重制约了器件性能的进一步提升。本研究聚焦于纳米压印模板周期这一关键参数，系统探究了不同周期模板（320nm，500nm，1μm）对全无机钙钛矿 CsPbBr3薄膜微纳结构和结晶质量调控机制与影响规律。研究采用热压印工艺结合柔性 PDMS 模板，系统考察了三种不同周期模板对CsPbBr₃ 薄膜的形貌调控效果。通过原子力显微镜（AFM）与扫描电子显微镜（SEM）对压印后、热压印后、加厚的钙...
