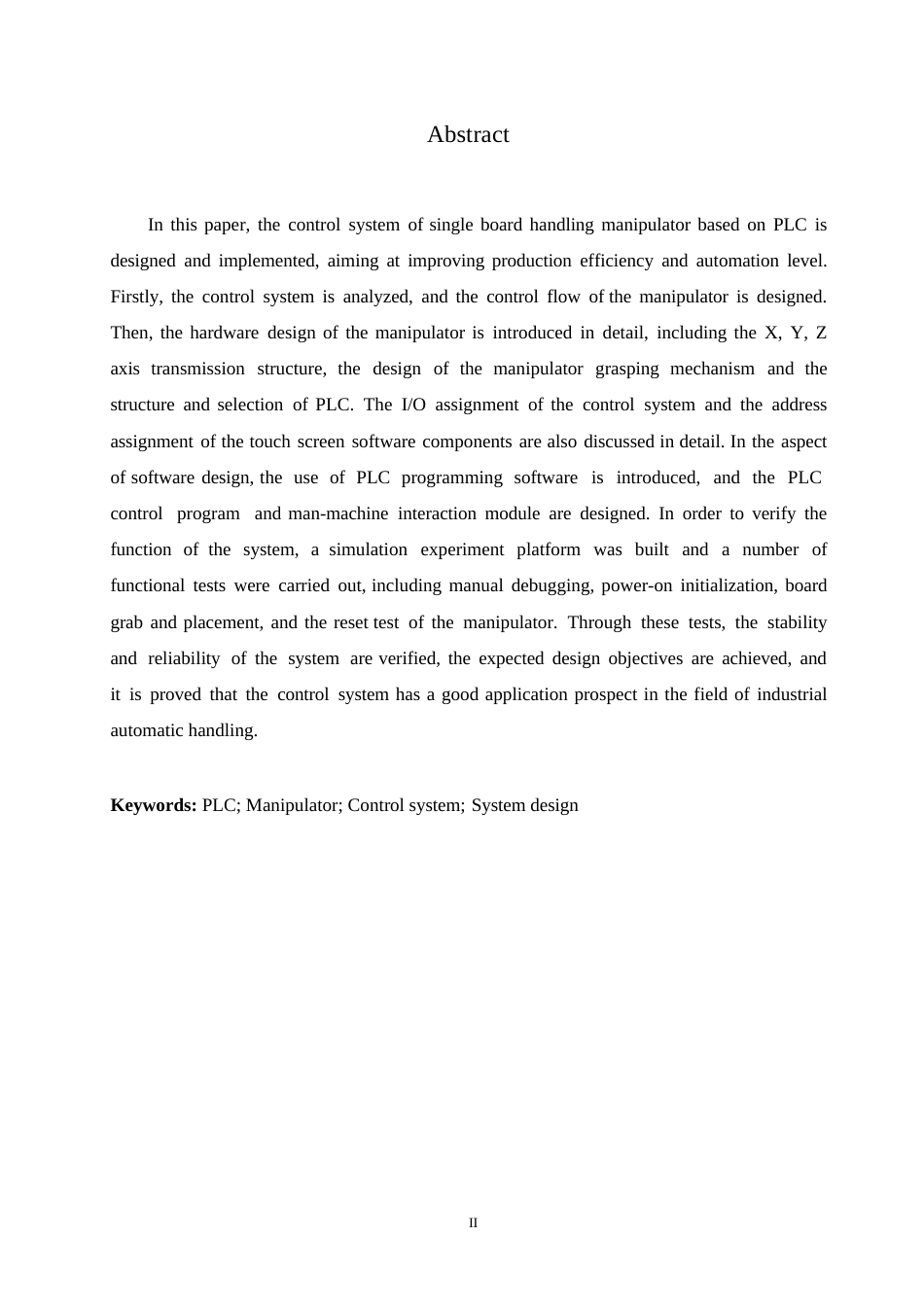

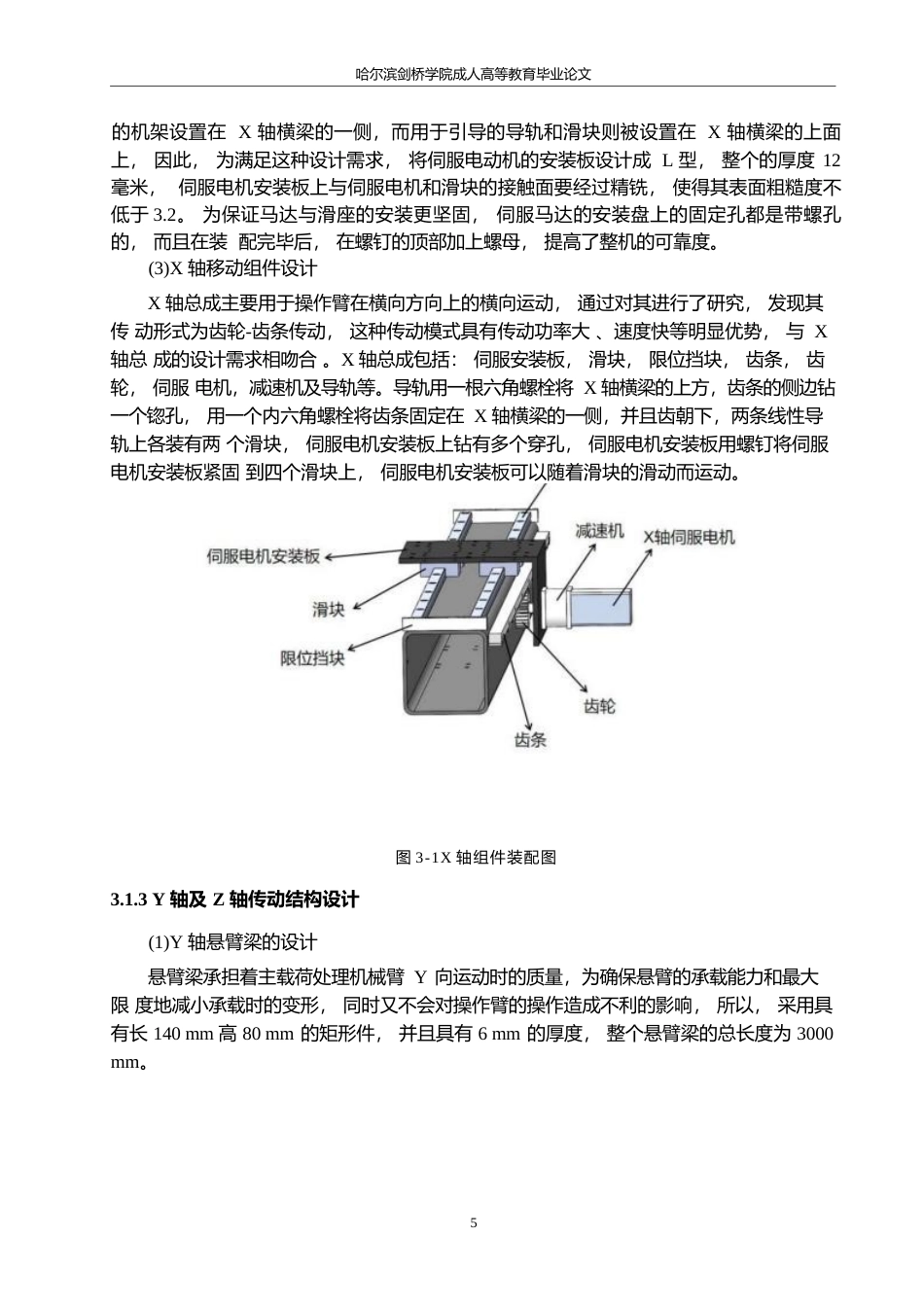

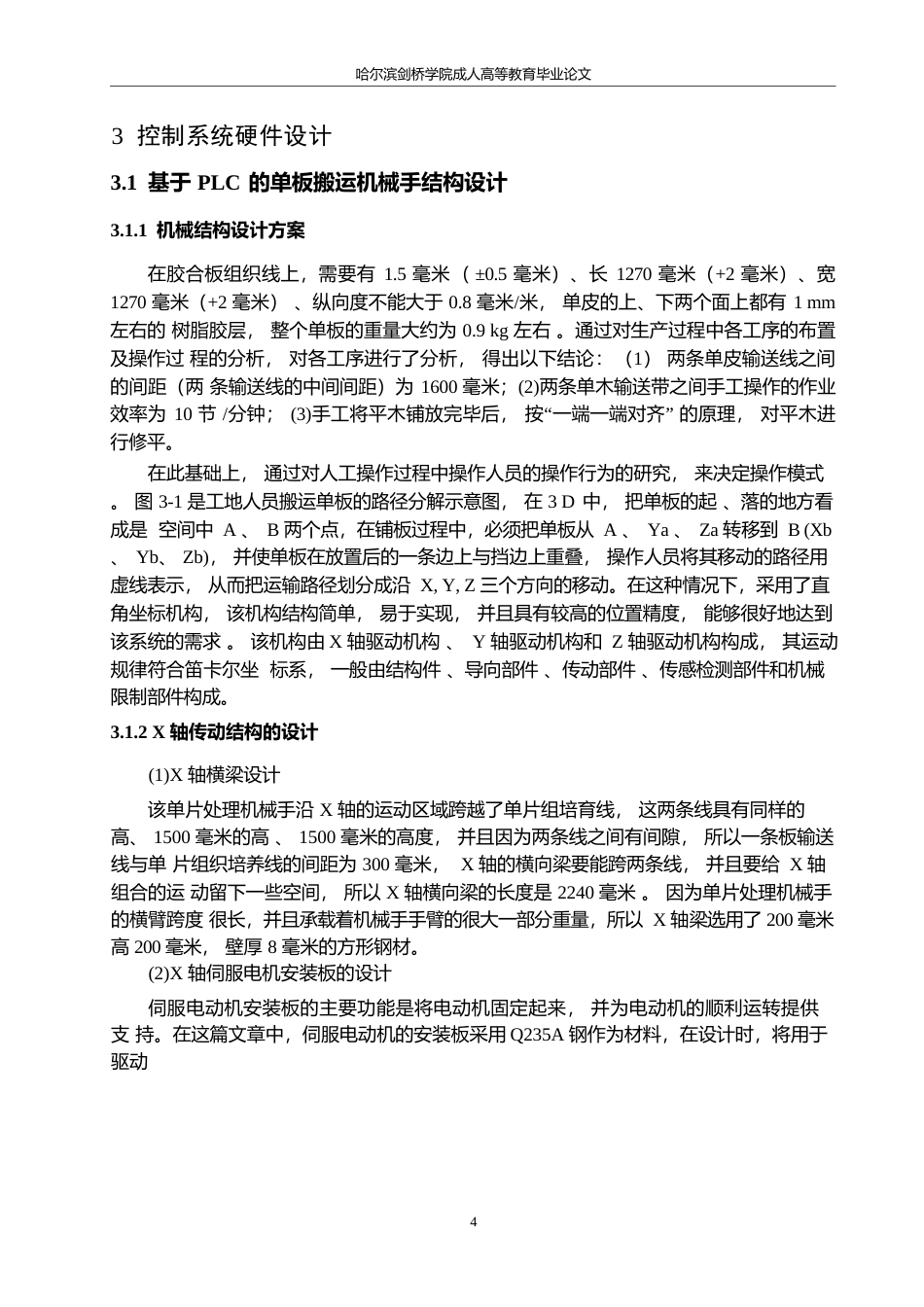

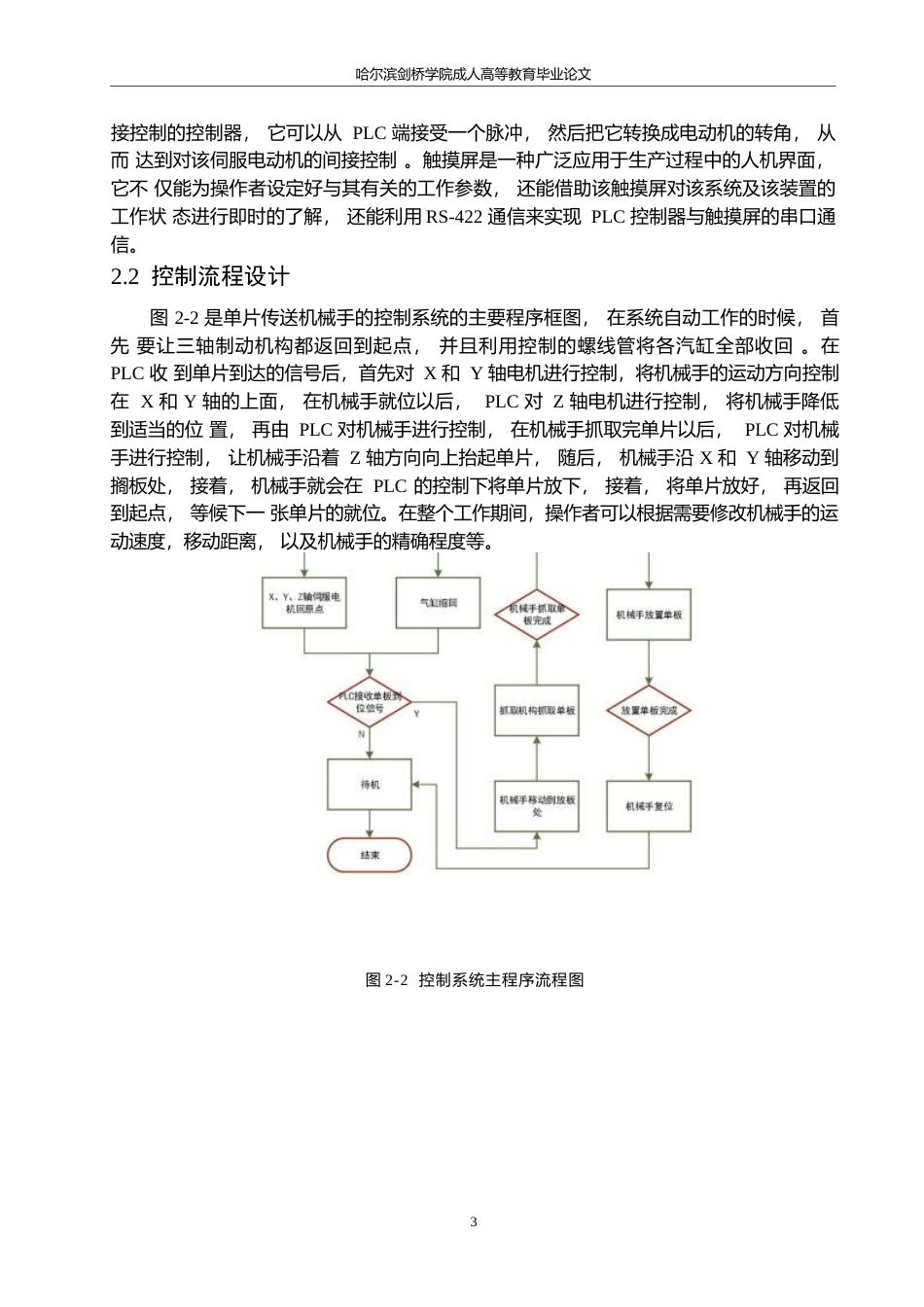

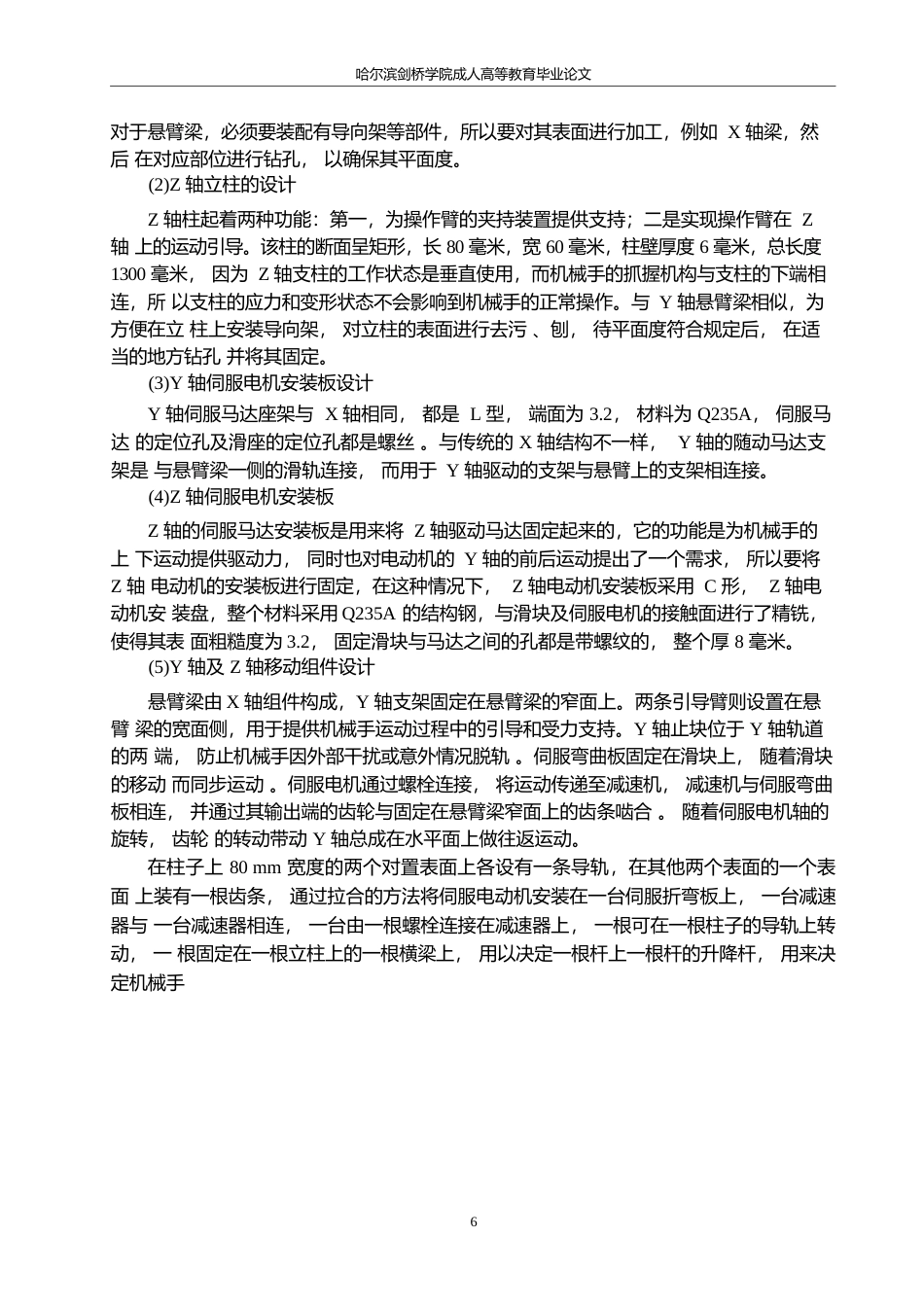

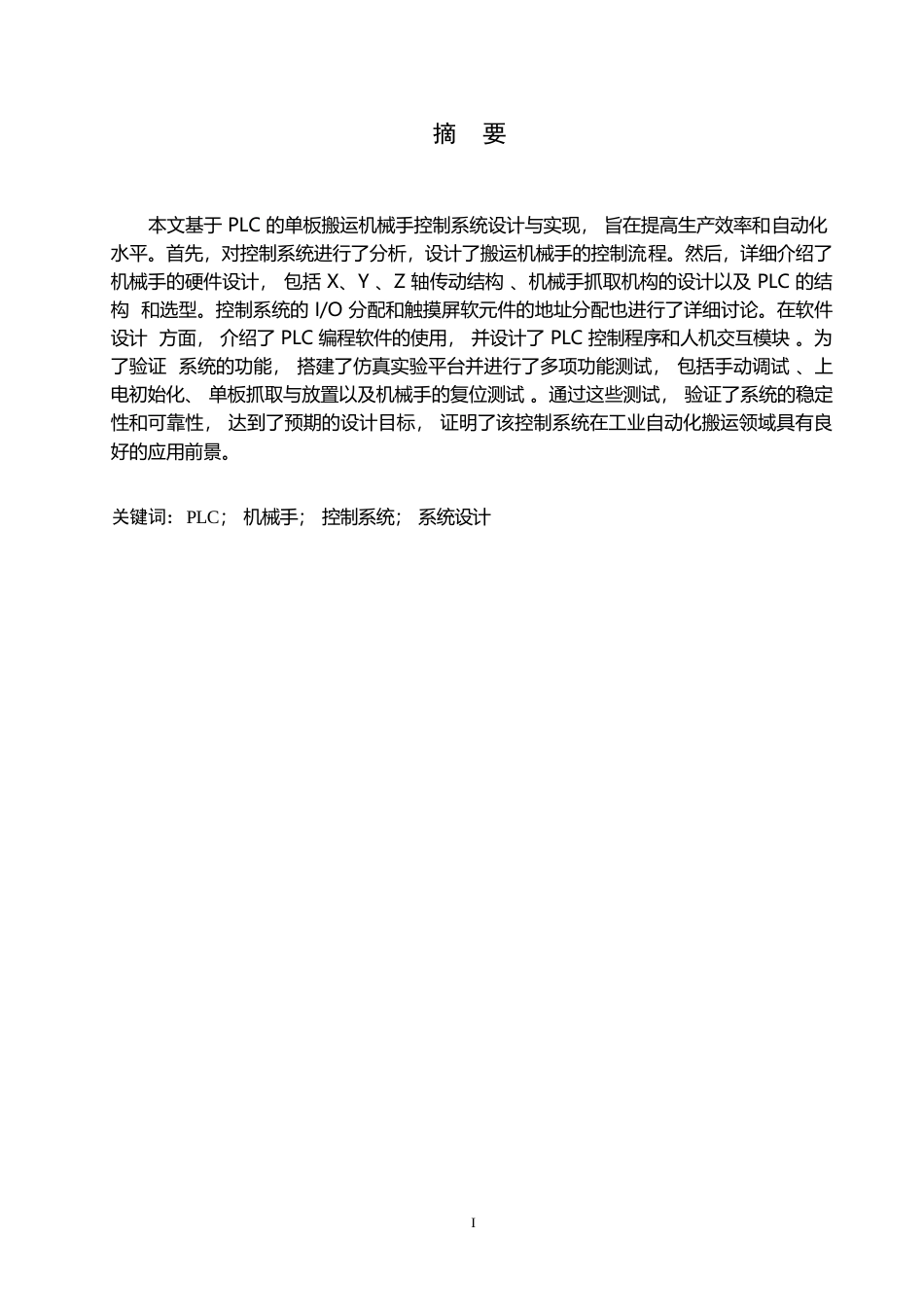

I摘要本文基于 PLC 的单板搬运机械手控制系统设计与实现，旨在提高生产效率和自动化水平。首先，对控制系统进行了分析，设计了搬运机械手的控制流程。然后，详细介绍了机械手的硬件设计，包括 X、Y 、Z 轴传动结构、机械手抓取机构的设计以及 PLC 的结构和选型。控制系统的 I/O 分配和触摸屏软元件的地址分配也进行了详细讨论。在软件设计方面，介绍了 PLC 编程软件的使用，并设计了 PLC 控制程序和人机交互模块。为了验证系统的功能，搭建了仿真实验平台并进行了多项功能测试，包括手动调试、上电初始化、单板抓取与放置...
