26年WP机械电子工程 60MPa气瓶气压疲劳试验设备设计1.96-AI21.48_附件图纸1.pdf

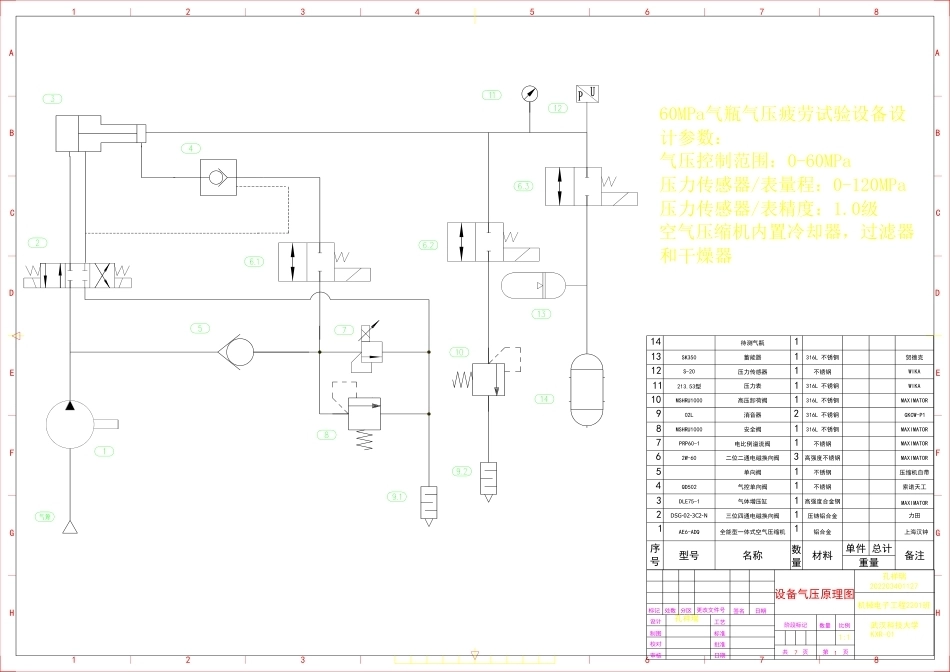

FGHDCBEADCBAHGFE21346785123678比例数量阶段标记日期标准处数 分区更改文件号设计标记签名共 页 第 页日期校对工艺制图审核批准 设备气压原理图7114待测气瓶113SK350蓄能器1316L 不锈钢贺德克12S-20压力传感器1不锈钢WIKA11213.53型压力表1316L 不锈钢WIKA10MSHRU1000高压卸荷阀1316L 不锈钢MAXIMATOR902L消音器2316L 不锈钢GKCW-P18MSHRU1000安全阀1316L 不锈钢MAXIMATOR7PRP60-1电比例溢流阀1不锈钢MAXIMATOR62W-60二位二通电磁换向阀3高强度不锈钢MAXIMATOR5单向阀1不锈钢压缩机自带4QD502气控单向阀1不锈钢索诺天工3DLE75-1气体增压缸1高强度合金钢MAXIMA...
