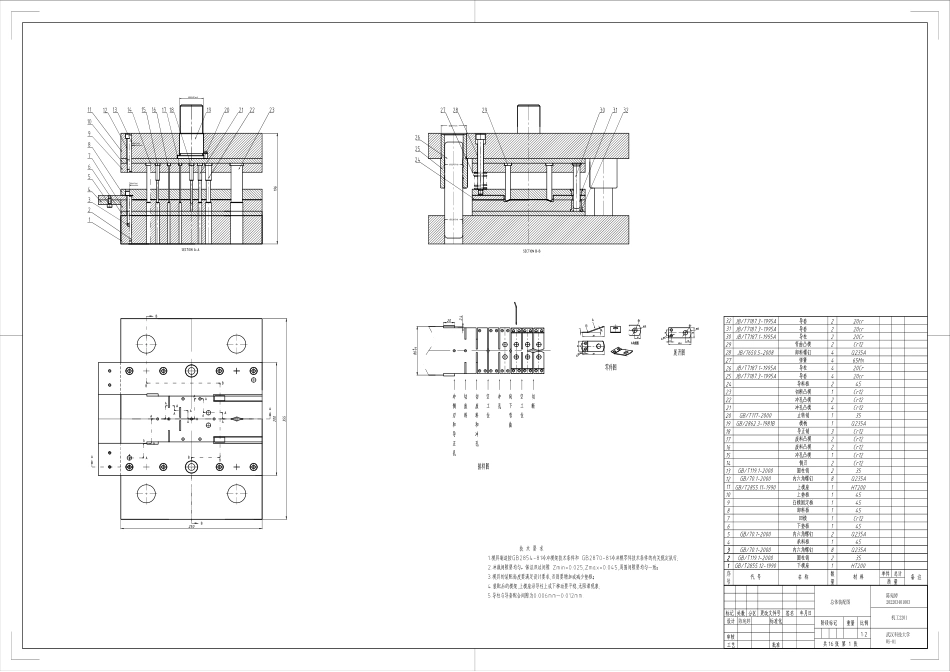

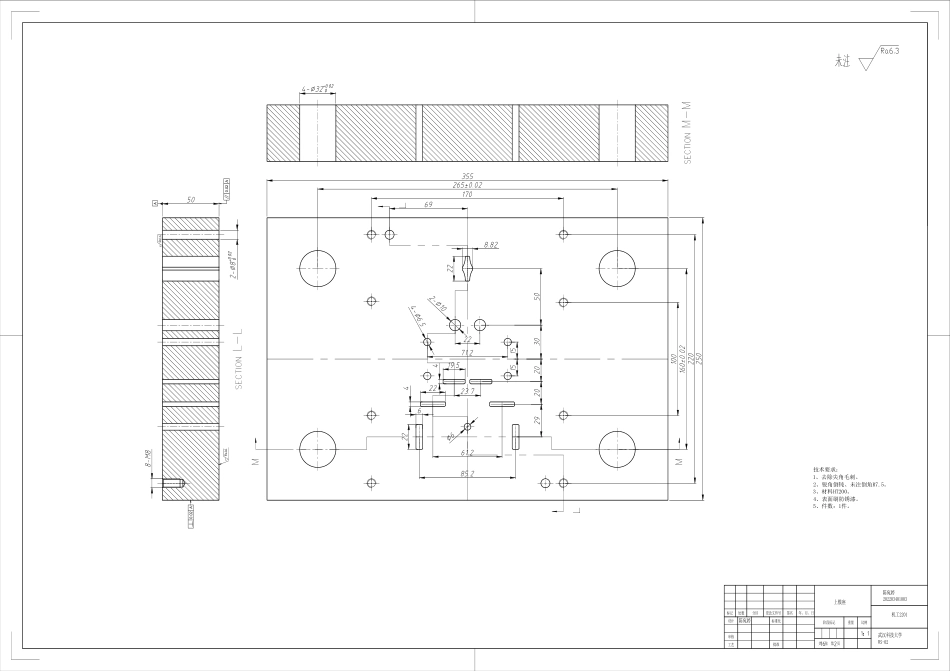

Ø42H7/m6Ø8H7/h6Ø32H7/h6Ø32H7/r6Ø45H7/r6Ø8H7/h6总体装配图陈宛婷202203401003机工2201武汉科技大学WS-01陈宛婷A0.02 A0.02 A标记处数分区更改文件号签名 年、月、日设计审核工艺批准标准化阶段标记共 张 第 页重量比例技术要求：1、去除尖角毛刺。2、锐角倒钝、未注倒角R7.5。3、材料HT200。4、表面刷防锈漆。5、件数：1件。武汉科技大学WS-02机工2201上模座陈宛婷202203401003陈宛婷标记处数分区更改文件号签名 年、月、日设计审核工艺批准标准化阶段标记共 张 第 页重量比例技术要求：1、去除尖角毛刺。2、锐角倒钝、未注倒角R7.5。3、材料HT200。4...
