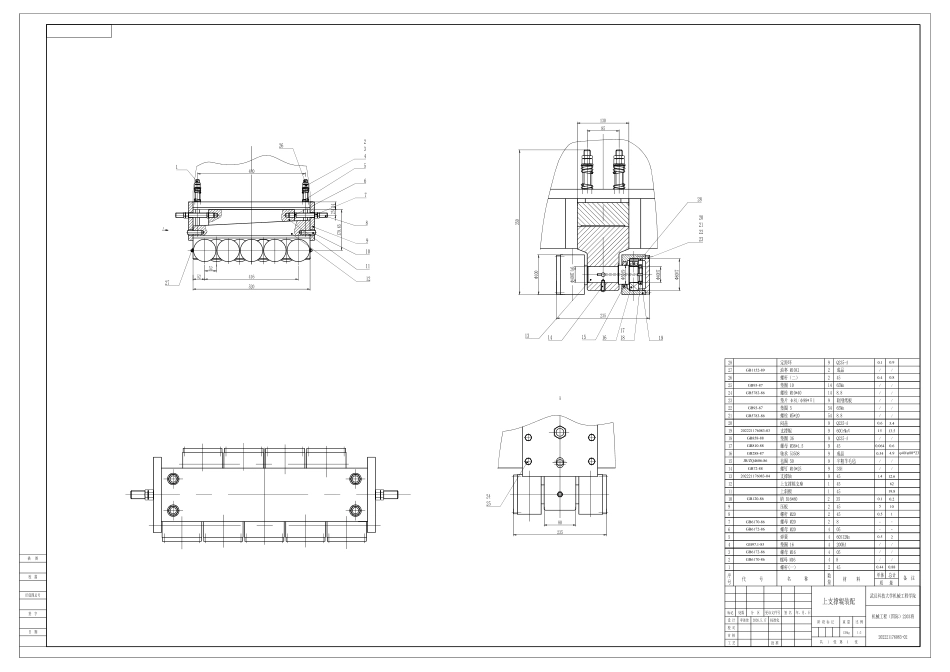

26年WP机械工程 冷轧横切机组17辊矫直机总体及上支撑辊装配设计14.62-AI0.69 附件图纸.pdf

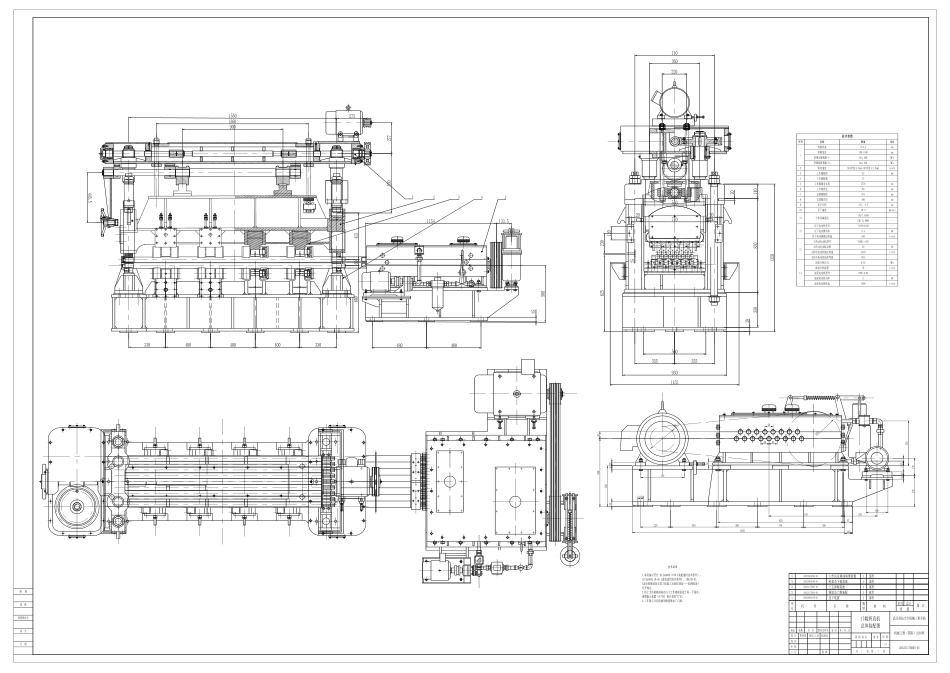

旧底图总号日 期签 字校 描描 图标记处数分 区更该文件号签 名年、月、日设 计李冰佳2026.5.18标准化校 对审 核工 艺批 准阶 段 标 记重 量比 例共 1 张 第 1 张17辊矫直机总体装配图武汉科技大学机械工程学院机械工程（国际）2203班202221176083-01序号代 号名 称数量单体总计质 量材 料备 注1压下装置1部件上支撑辊装配1部件2机架及下辊装配部件131主传动及稀油润滑装置部件45横梁及上辊装配1部件11:5202203401180-01202221176010-01202221176083-02202203401549-01技术�数序号名称数�单位1带钢厚度0.8-3mm带钢宽度700-1530mm带钢屈服极限...
