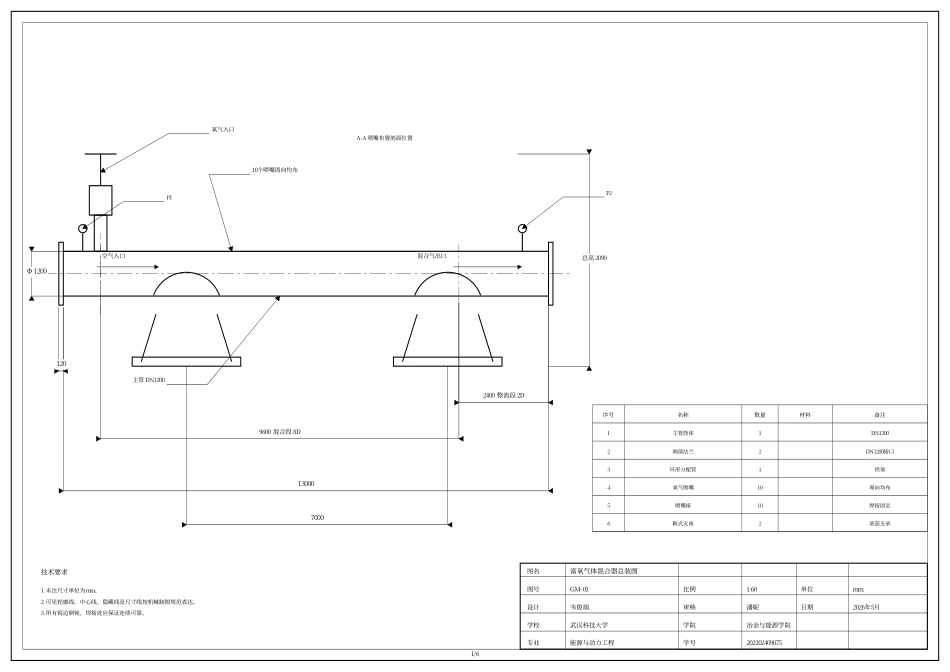

图名富氧气体混合器总装图图号GM-01比例1:60单位mm设计韦俊瑞审核潘妮日期2026年5月学校武汉科技大学学院冶金与能源学院专业能源与动力工程学号2022024090751/6氧气入口空气入口混合气出口P1P2130009600 混合段 8D2400 整流段 2D7000Φ 1200总高 209012010个喷嘴周向均布主管 DN1200序号名称数量材料备注1主管筒体1DN12002端部法兰2DN1200接口3环形分配管1供氧4氧气喷嘴10周向均布5喷嘴座10焊接固定6鞍式支座2底部支承技术要求1. 未注尺寸单位为mm。2. 可见轮廓线、中心线、隐藏线及尺寸线按机械制图规范表达。3. 所有锐边倒钝，焊接处应保证连续可靠。A-A 喷...
