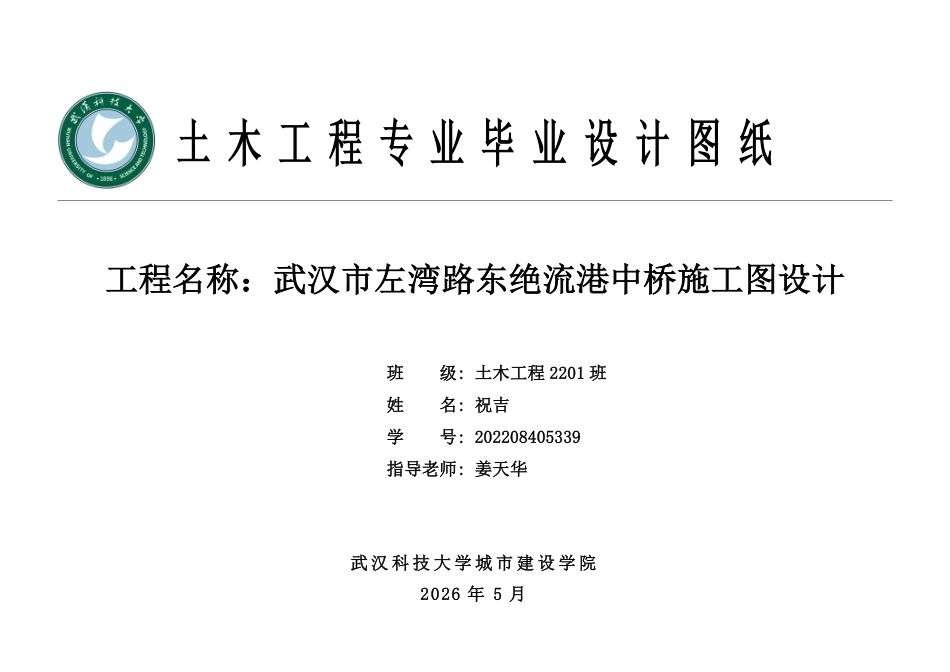

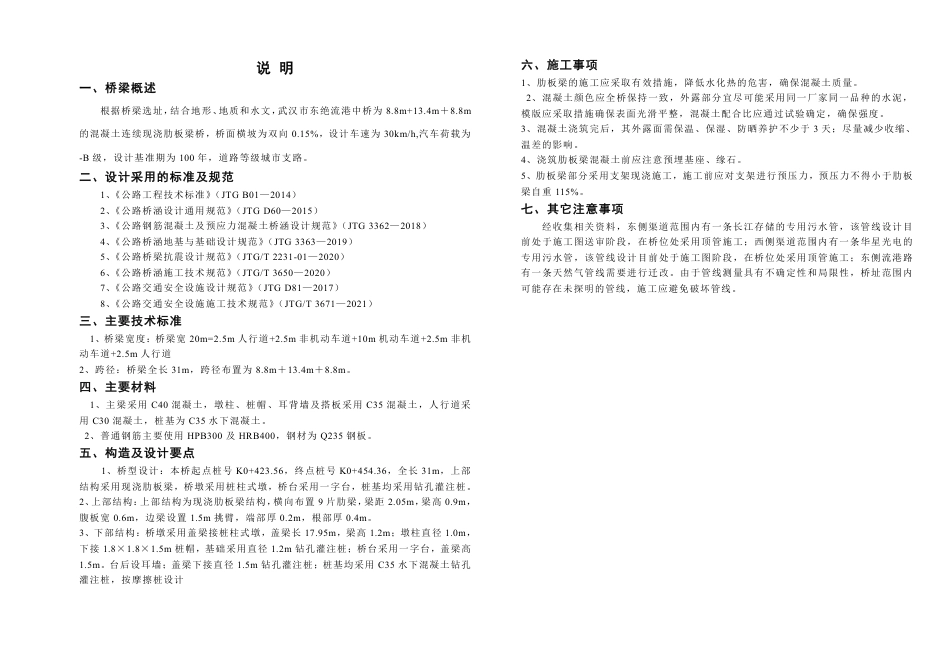

土 木 工 程 专 业 毕 业 设 计 图 纸工程名称：武汉市左湾路东绝流港中桥施工图设计班级: 土木工程 2201 班姓名: 祝吉学号: 202208405339指导老师: 姜天华武 汉 科 技 大 学 城 市 建 设 学 院2026 年 5 月说 明一、桥梁概述根据桥梁选址，结合地形、地质和水文，武汉市东绝流港中桥为 8.8m+13.4m＋8.8m的混凝土连续现浇肋板梁桥，桥面横坡为双向 0.15%，设计车速为 30km/h,汽车荷载为-B 级，设计基准期为 100 年，道路等级城市支路。二、设计采用的标准及规范1、《公路工程技术标准》（JTG B01—2014）2、《公路桥涵设计通用规...
