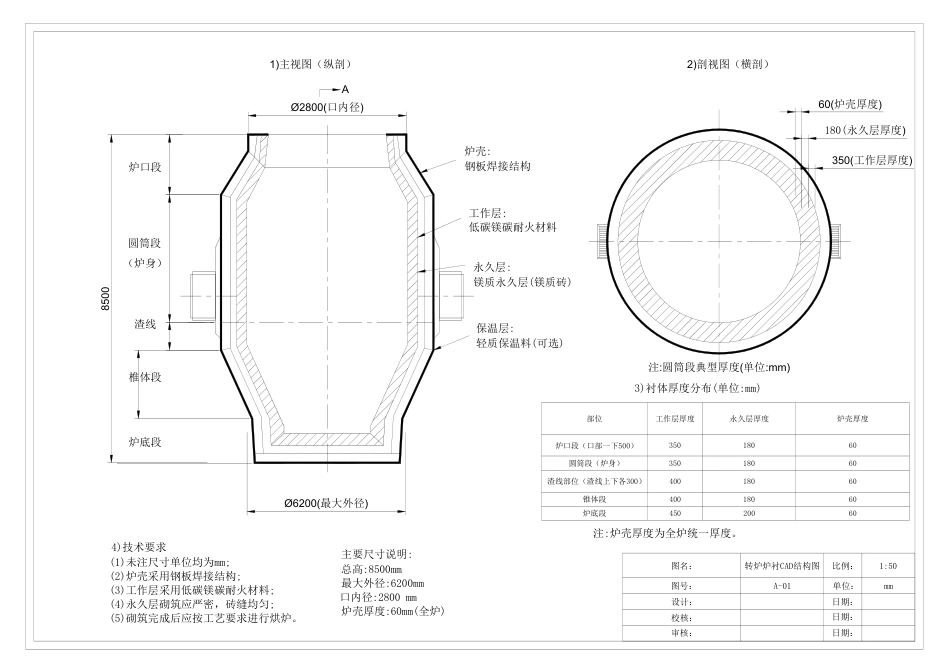

Ø6200(最大外径)8500Ø2800(口内径)A1)主视图（纵剖）炉口段圆筒段（炉身）渣线椎体段炉底段炉壳:钢板焊接结构工作层:低碳镁碳耐火材料永久层:镁质永久层(镁质砖)保温层:轻质保温料(可选)4)技术要求(1)未注尺寸单位均为mm;(2)炉壳采用钢板焊接结构;(3)工作层采用低碳镁碳耐火材料;(4)永久层砌筑应严密，砖缝均匀;(5)砌筑完成后应按工艺要求进行烘炉。主要尺寸说明:总高:8500mm最大外径:6200mm口内径:2800 mm炉壳厚度:60mm(全炉)350(工作层厚度)180(永久层厚度)60(炉壳厚度)2)剖视图（横剖）注:圆筒段典型厚度(单位:mm)3)衬体厚度分布(单位:mm)注:炉壳厚度为全炉统一厚...
