26年WP土木工程 武汉东西湖朱家台立交桥施工图设计24.46-AI19.22 附件图纸集.pdf

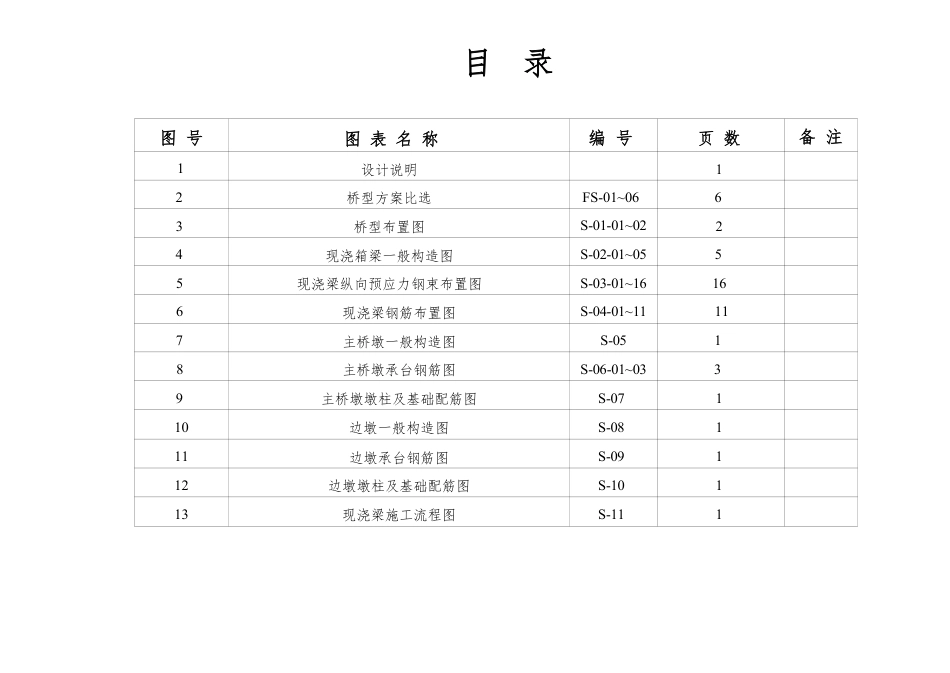

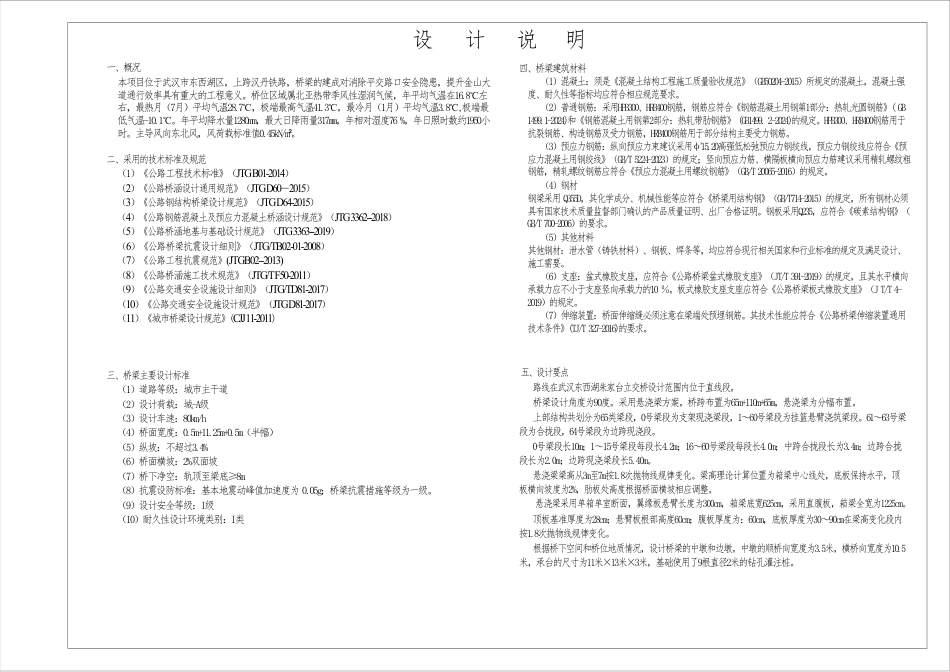

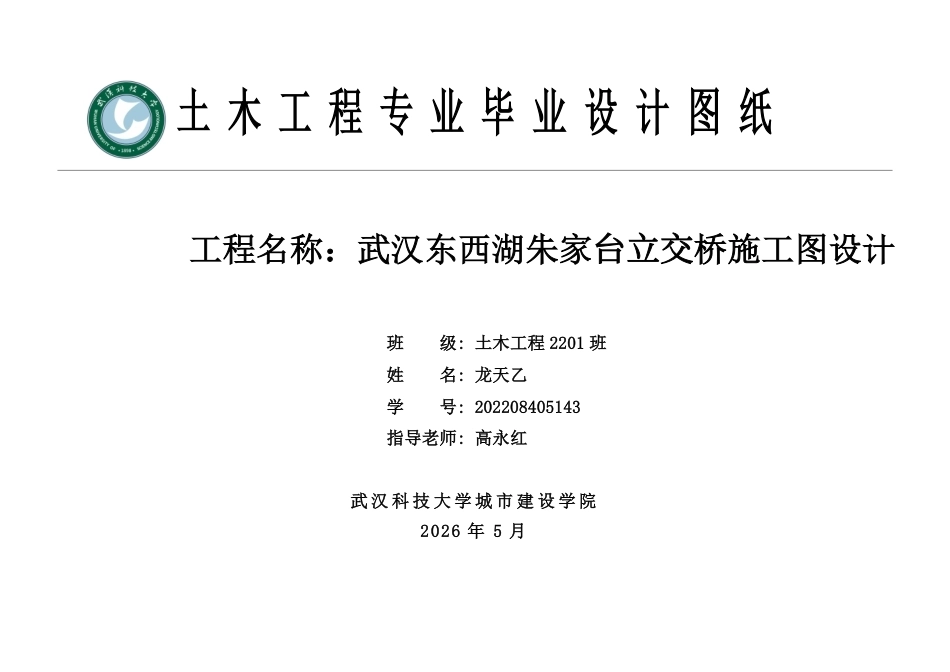

土 木 工 程 专 业 毕 业 设 计 图 纸班级: 土木工程 2201 班姓名: 龙天乙工程名称：武汉东西湖朱家台立交桥施工图设计学号: 202208405143指导老师: 高永红武 汉 科 技 大 学 城 市 建 设 学 院2026 年 5 月目录图 号图 表 名 称编 号页 数备 注1设计说明12桥型方案比选FS-01~0663桥型布置图S-01-01~0224现浇箱梁一般构造图S-02-01~0555现浇梁纵向预应力钢束布置图S-03-01~16166现浇梁钢筋布置图S-04-01~11117主桥墩一般构造图S-0518主桥墩承台钢筋图S-06-01~0339主桥墩墩柱及基础配筋图S-07110边墩一般构造图S-08111边墩承台钢筋...
