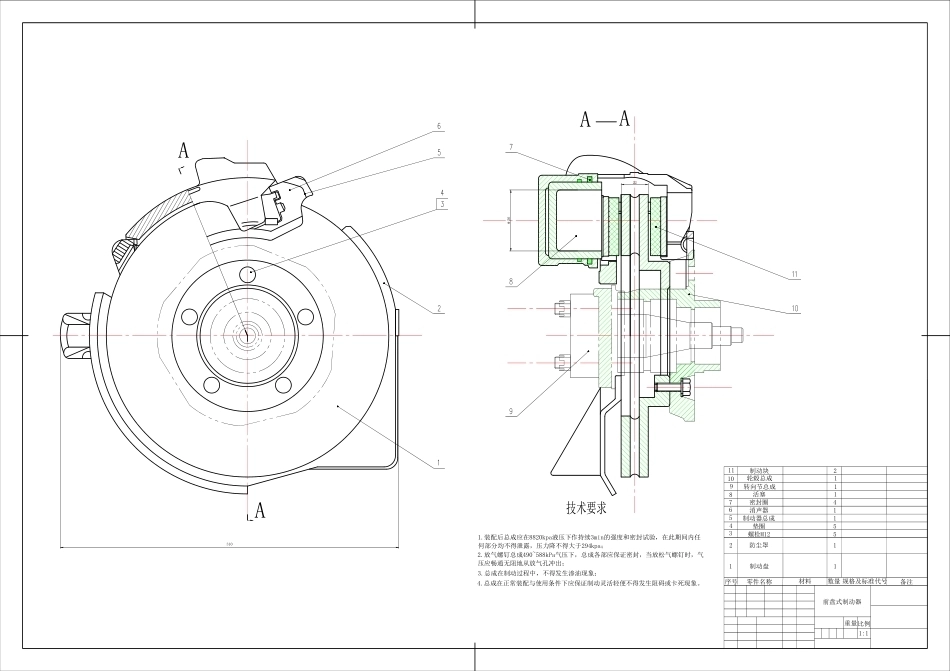

AAAA310 1 3 4 5 6 7 8 9 10 11制动盘 1螺栓M12 5垫圈 5制动器总成 1消声器 1密封圈 4活塞 1转向节总成 1轮毂总成 1制动块 2 2防尘罩 1比例1:1重量序号零件名称材料数量 规格及标准代号备注技术要求1.装配后总成应在8820kpa液压下作持续3min的强度和密封试验，在此期间内任何部分均不得泄露，压力降不得大于294kpa；2.放气螺钉总成490~588kPa气压下，总成各部应保证密封，当放松气螺钉时，气压应畅通无阻地从放气孔冲出；3.总成在制动过程中，不得发生渗油现象；4.总成在正常装配与使用条件下应保证制动灵活轻便不得发生阻碍或卡死现象。前盘式制...
