26年WP机械工程 轻量化多功能电竞椅结构设计28.65-AI2.05 附件图纸.pdfVIP专享VIP免费

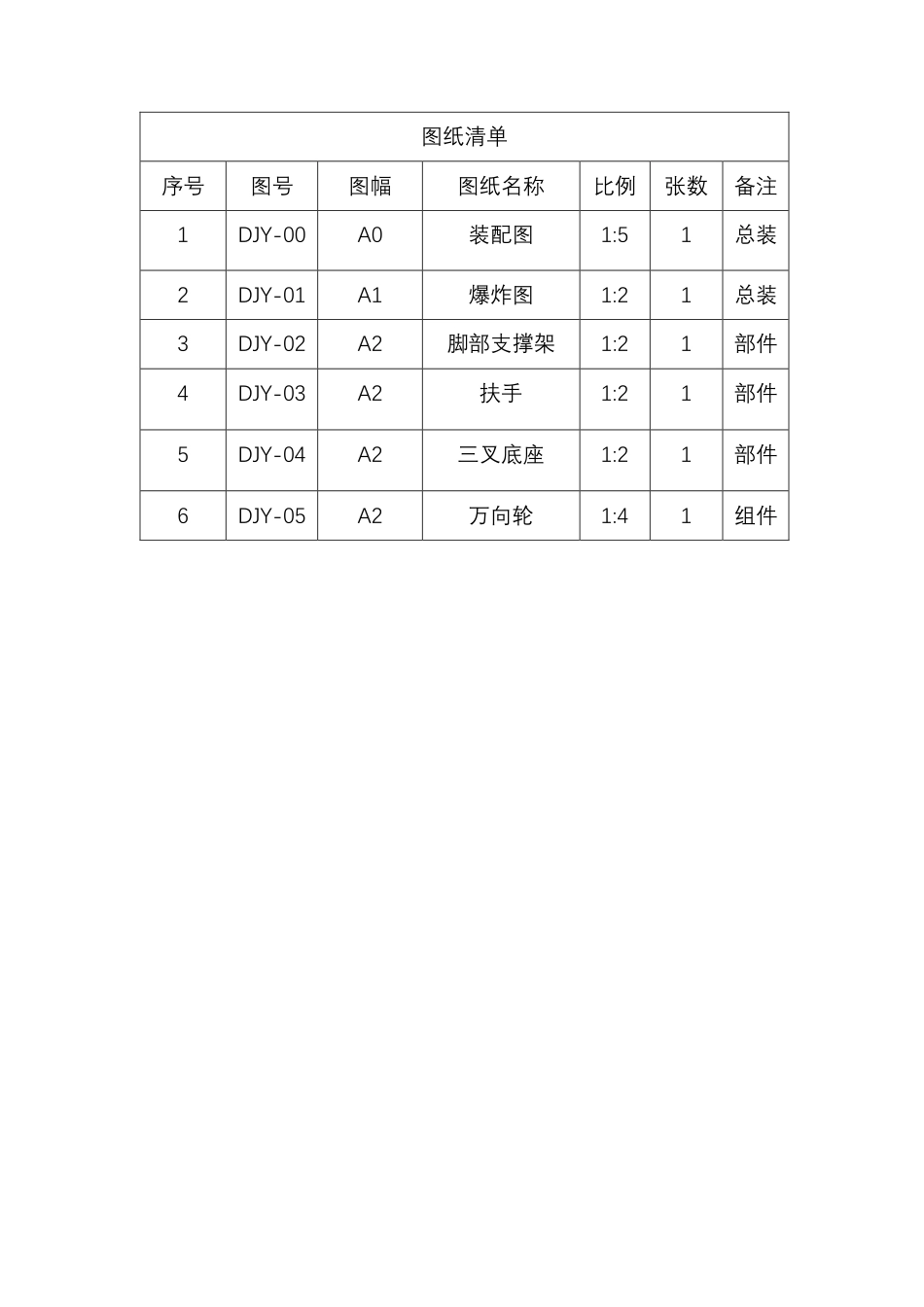

图纸清单 序号 图号 图幅 图纸名称 比例 张数 备注 1 DJY-00 A0 装配图 1:5 1 总装 2 DJY-01 A1 爆炸图 1:2 1 总装 3 DJY-02 A2 脚部支撑架 1:2 1 部件 4 DJY-03 A2 扶手 1:2 1 部件 5 DJY-04 A2 三叉底座 1:2 1 部件 6 DJY-05 A2 万向轮 1:4 1 组件 117074831926665IIIIV590 2 III2 : 5IV2 : 5 技术要求1、装配过程中不允许磕碰、划伤和锈蚀2、各个零部件装配牢固可靠，无松动现象3、万向轮转动灵活无卡滞，气压棒升降平稳、锁定可靠；靠背、扶手等调节机构动作顺畅，锁定后无松旷、晃动。装配图武汉科技大学...
